주철밸브 · 후드 밸브

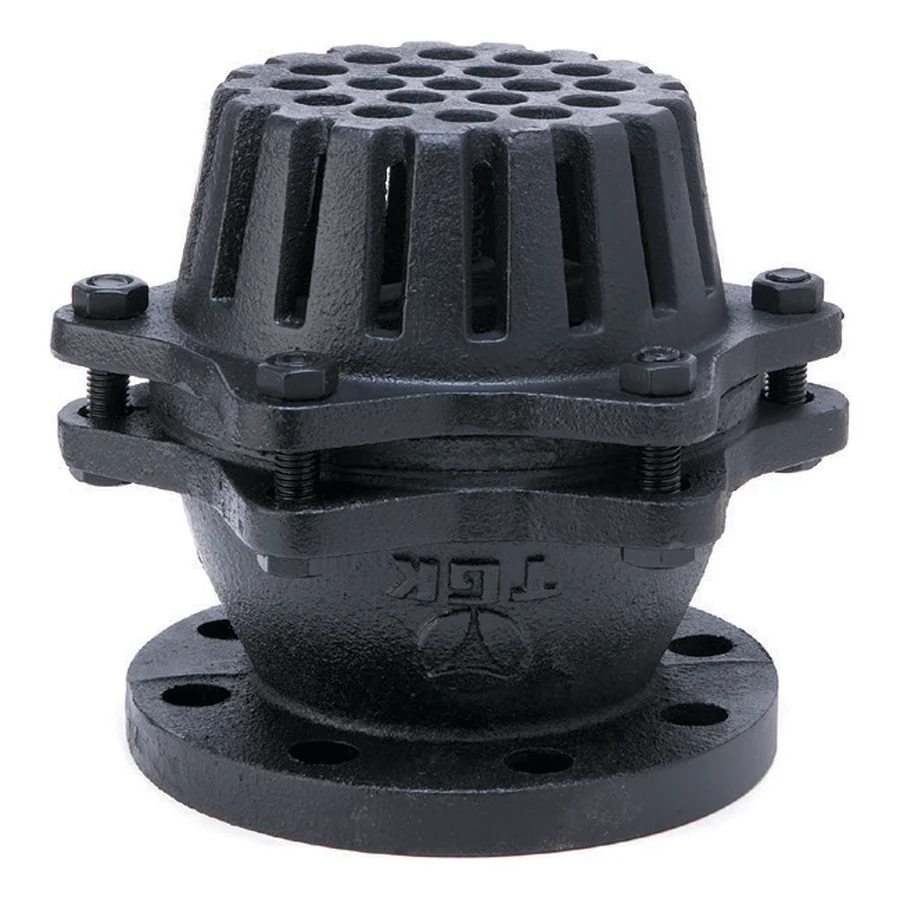

주철 후드밸브(1MPa)
제품코드:TGFT-1F
제품 특징
- 펌프 흡입관 내부에 물을 채워진 상태로 유지할 수 있도록 역류 방지 기능.
- 개구 면적이 확보된 여과망은 수조 바닥의 이물질이나 큰 불순물이 펌프 배관으로 흡입되는 것을 방지.
기타
- 수직 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GC200 |
| TRIM | GC200 / Rubber | |
치수표 (단위: mm)
| SIZE | L | ØD |
|---|---|---|
| 40A | 145 | 140 |
| 50A | 145 | 155 |
| 65A | 145 | 175 |
| 80A | 190 | 185 |
| 100A | 225 | 210 |
| 125A | 265 | 250 |
| 150A | 290 | 280 |
| 200A | 300 | 330 |
| 250A | 376 | 400 |
| 300A | 490 | 445 |
| 350A | 540 | 490 |
| - | - | - |
