주철밸브 · 게이트 밸브

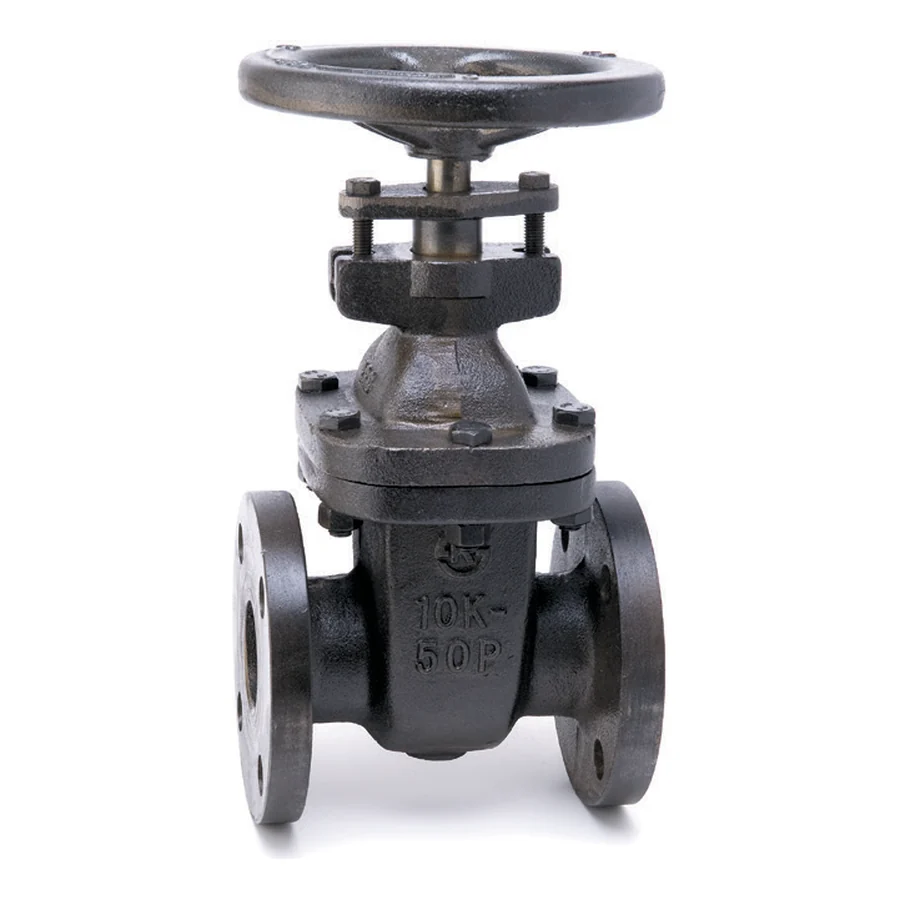

주철 안나사 게이트밸브(1MPa)
KSKS 인증품KCKC 인증품
제품코드:TGGA-1F(DZZF-3)
제품 특징
- 스템이 외부로 돌출되지 않는 Non-Rising Stem 구조를 적용하여 설치 공간을 최소화
- 완전 개방 시 유체의 저항을 최소화하여 흐름을 원활하게 유지할 수 있도록 설계.
기타
- KC 인증품은 에폭시수지(분체) 도장.
- 350A 이상은 주문제작.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 일반용수 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 2.1MPa | |
| 재질 | BODY | GC200 |
| TRIM | C3771 / STS | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 180 | 249 |
| 50A | 180 | 276 |
| 65A | 190 | 300 |
| 80A | 200 | 315 |
| 100A | 230 | 387 |
| 125A | 250 | 429 |
| 150A | 270 | 460 |
| 200A | 290 | 570 |
| 250A | 330 | 675 |
| 300A | 350 | 788 |
