주철밸브 · 게이트 밸브

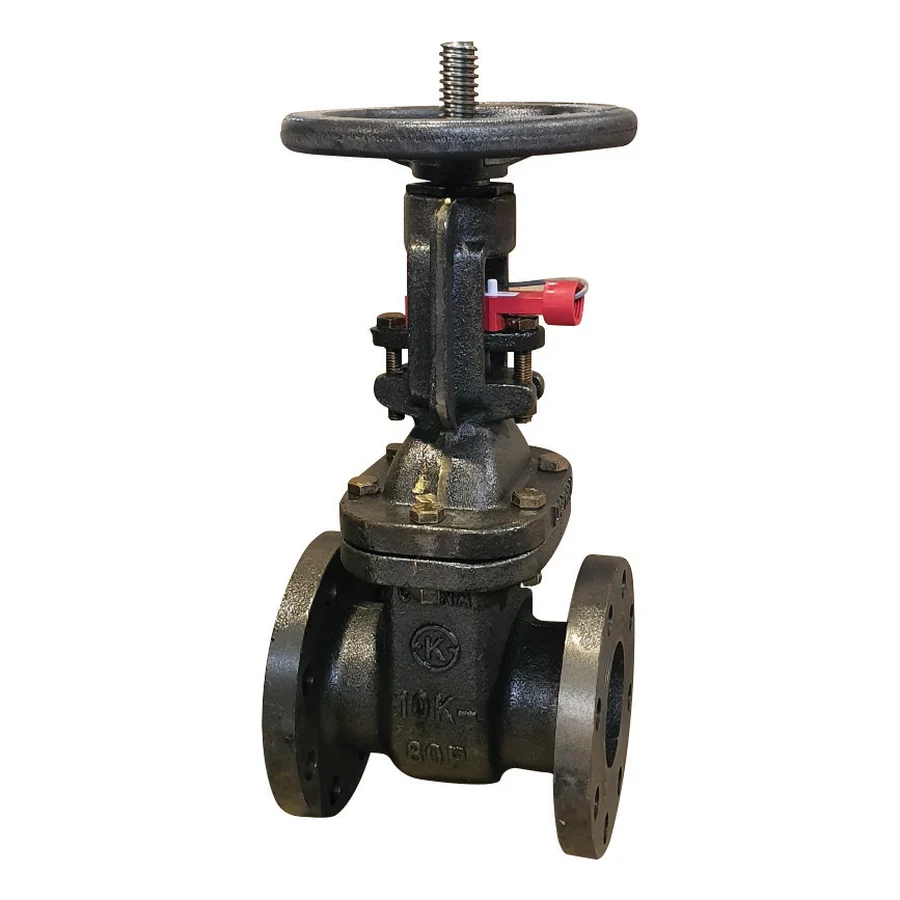

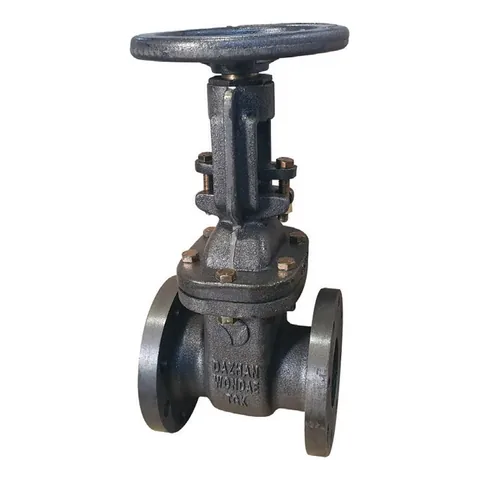

주철 바깥나사 게이트 밸브(1MPa)
KSKS 인증품KCKC 인증품
제품코드:TGOY-1F(DZZF-2)
제품 특징
- OS&Y(Outside Screw & Yoke) 구조를 적용하여 스템의 개폐 상태를 외부에서 쉽게 확인.
- 외부에 노출된 밸브대 나사부를 통해 점검 및 유지관리가 용이하도록 설계.
- 게이트 방식으로 완전 개방 시 유체의 압력손실을 최소화.
기타
- KC 인증품은 에폭시수지(분체) 도장.
- 550A 이상은 주문제작.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 일반용수 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 2.1MPa | |
| 재질 | BODY | GC200 |
| TRIM | C3771 / STS | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 180 | 293 |
| 50A | 180 | 323 |
| 65A | 190 | 363 |
| 80A | 200 | 425 |
| 100A | 230 | 485 |
| 125A | 250 | 560 |
| 150A | 270 | 715 |
| 200A | 290 | 842 |
| 250A | 330 | 1011 |
| 300A | 350 | 995 |
| 350A | 치수 별도 문의 | |
| 400A | 치수 별도 문의 | |
| 500A | 치수 별도 문의 | |
| ※ 550A 이상은 주문제작임 | ||
