주철밸브 · 체크 밸브

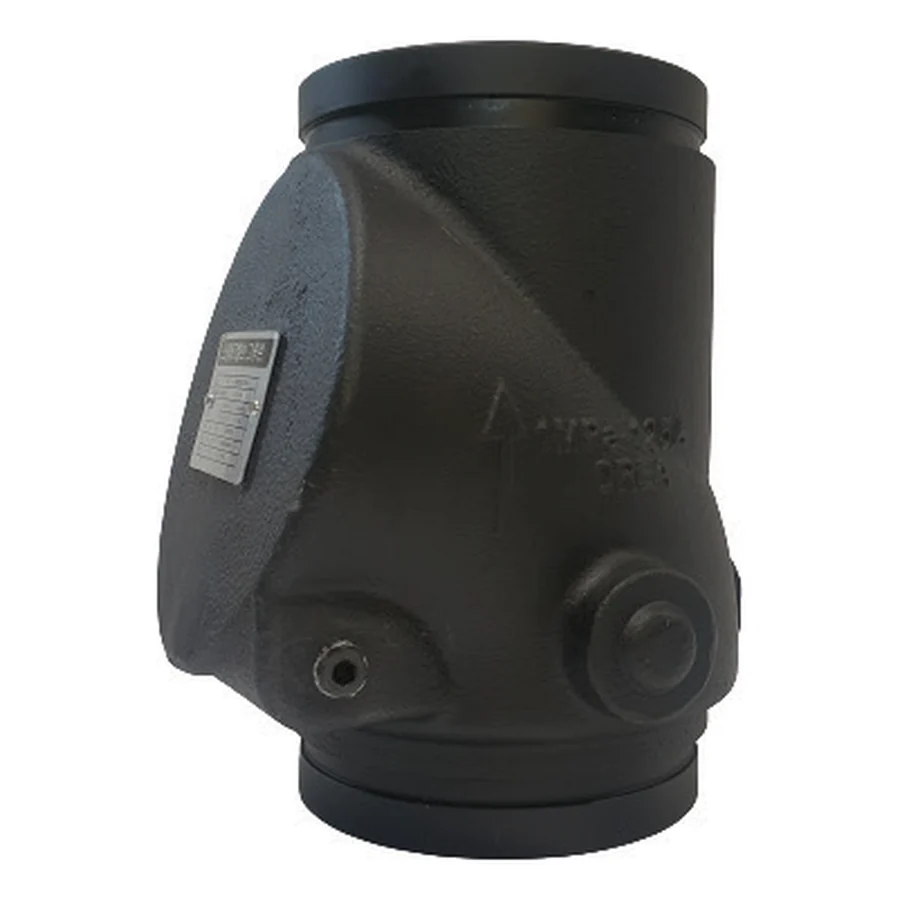

그루브형 스윙체크 밸브(1MPa)
제품코드:TDCH-1G
제품 특징
- 스윙 디스크 구조로 유체의 역류를 효과적으로 방지.
- 낮은 압력손실과 우수한 밀폐성능을 제공.
- 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
기타
- 수평 배관 설치를 권장합니다.
- 350A 이상은 주문제작.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 일반용수 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304 / EPDM | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 65A | 180 | 134 |
| 80A | 200 | 149 |
| 100A | 215 | 168 |
| 125A | 240 | 220 |
| 150A | 260 | 228 |
