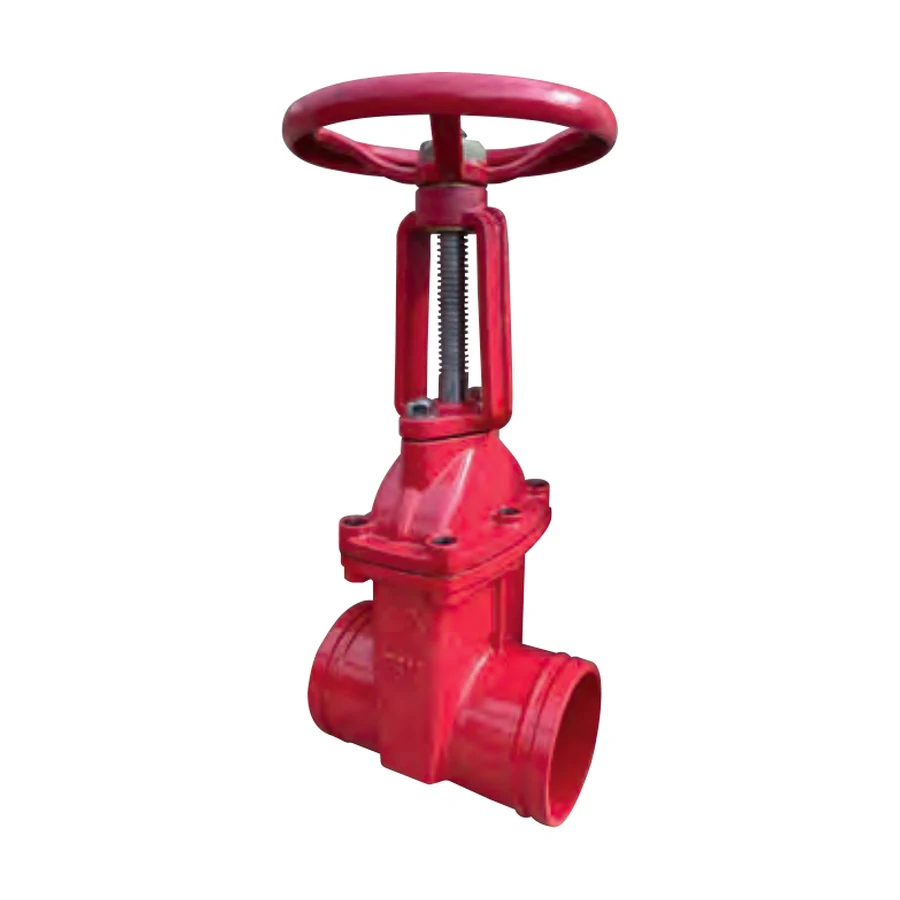

개폐표시형 OS&Y 게이트 밸브 (그루브형)
KFIKFI 인증품
제품코드:TDFY-1G
제품 특징
- 바깥나사식 밸브대 상승 구조와 개폐표시 장치를 적용하여 밸브의 OPEN / CLOSE 상태를 외부에서 쉽게 확인할 수 있도록 설계.
- 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
- 완전 개방 시 유체의 흐름을 원활하게 유지.
- EPDM으로 코팅된 디스크는 시트와의 밀착성을 향상시켜 우수한 밀폐성과 안정적인 차단성능을 제공.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 90℃ 이하 | |
| 접속방식 | KS 10K Flanged / Grooved | |
| 내압시험 | 수압에서 2.2MPa | |
| 재질 | BODY | GCD450 |
| TRIM | SSC13 / EPDM | |
치수표 (단위: mm)
| SIZE | 플랜지형 | 그루브형 | ||
|---|---|---|---|---|
| 10K | 10K | |||
| L | H | L | H | |
| 40A | 176 | 210 | 160 | 269 |
| 50A | 178 | 230 | 160 | 283 |
| 65A | 190 | 328 | 190 | 333 |
| 80A | 200 | 366 | 200 | 365 |
| 100A | 230 | 405 | 230 | 401 |
| 125A | 250 | 519 | 250 | 512 |
| 150A | 272 | 540 | 270 | 552 |
| 200A | - | - | 290 | 791 |
