주철밸브 · 체크 밸브

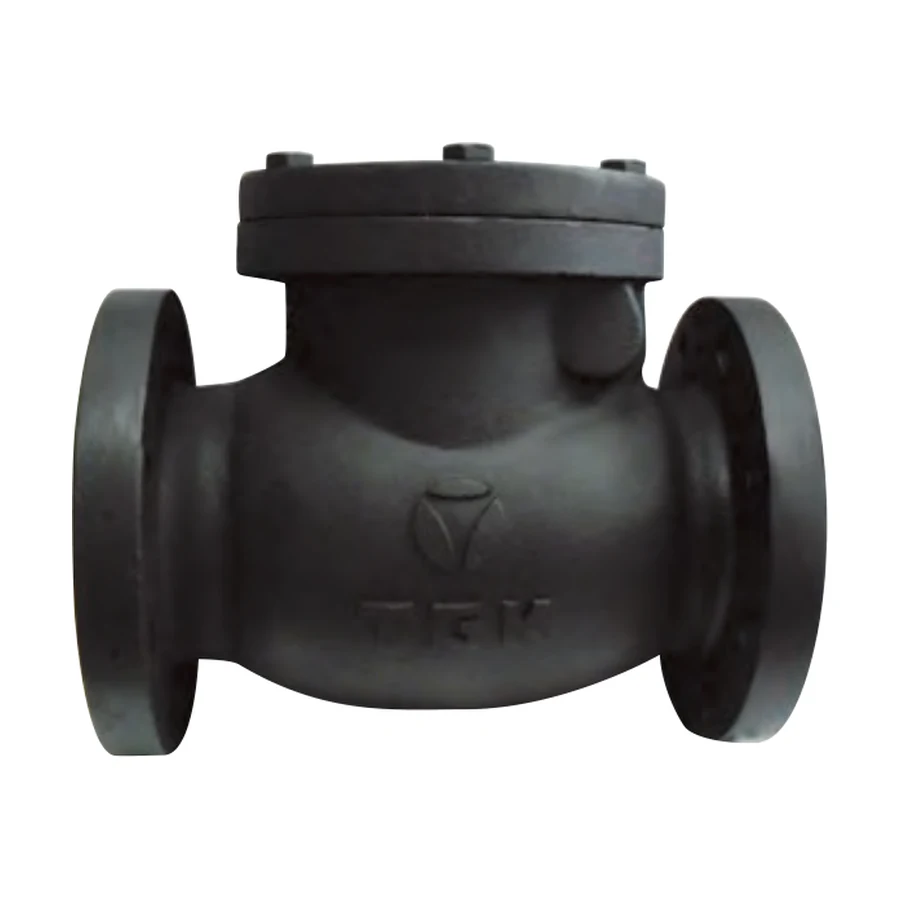

주철 스윙체크 밸브(1MPa) (KS형)
제품코드:TGSC-1FK
제품 특징
- KS 규격에 적합한 견고한 몸통을 적용.
- 스윙 디스크 구조로 유체의 역류를 효과적으로 방지.
- 낮은 압력손실과 우수한 밀폐성능을 제공.
기타
- 수평 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 액체 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | KS 10K FF Flanged | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GC200 |
| TRIM | C3771 / NBR | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 50A | 200 | 120 |
| 65A | 220 | 135 |
| 80A | 240 | 150 |
| 100A | 290 | 165 |
| 125A | 360 | 190 |
| 150A | 410 | 210 |
| 200A | 500 | 245 |
