주철밸브 · 체크 밸브

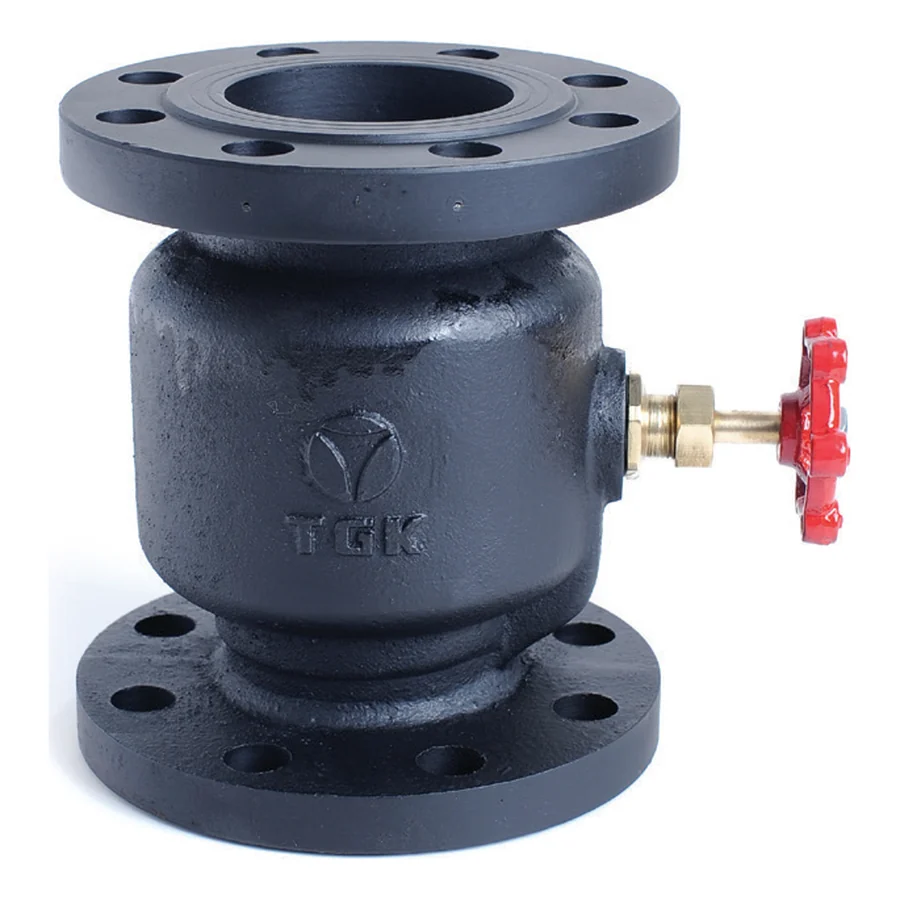

구상 흑연 주철 해머리스 체크 밸브(2MPa)
KCKC 인증품
제품코드:TDLC-2F(DZSM-2)
제품 특징
- 버퍼와 스프링을 적용한 해머리스 구조로 수격작용(워터해머)을 최소화하여 배관 및 설비를 보호함.
- 압력손실을 최소화되는 유체 흐름을 고려한 구조로 원활한 유체 흐름을 제공합니다.
기타
- 수직 배관 설치를 권장합니다.
- KC 인증품은 에폭시수지(분체) 도장.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 일반용수 | |
| 최고적용압력 | 2.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | KS 20K Flanged | |
| 내압시험 | 수압에서 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304 / NBR | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 170 | 135 |
| 50A | 185 | 140 |
| 65A | 195 | 150 |
| 80A | 210 | 160 |
| 100A | 215 | 170 |
| 125A | 255 | 185 |
| 150A | 275 | 190 |
| 200A | 390 | 235 |
| 250A | 410 | 260 |
| 300A | 495 | 295 |
