주철밸브 · 체크 밸브

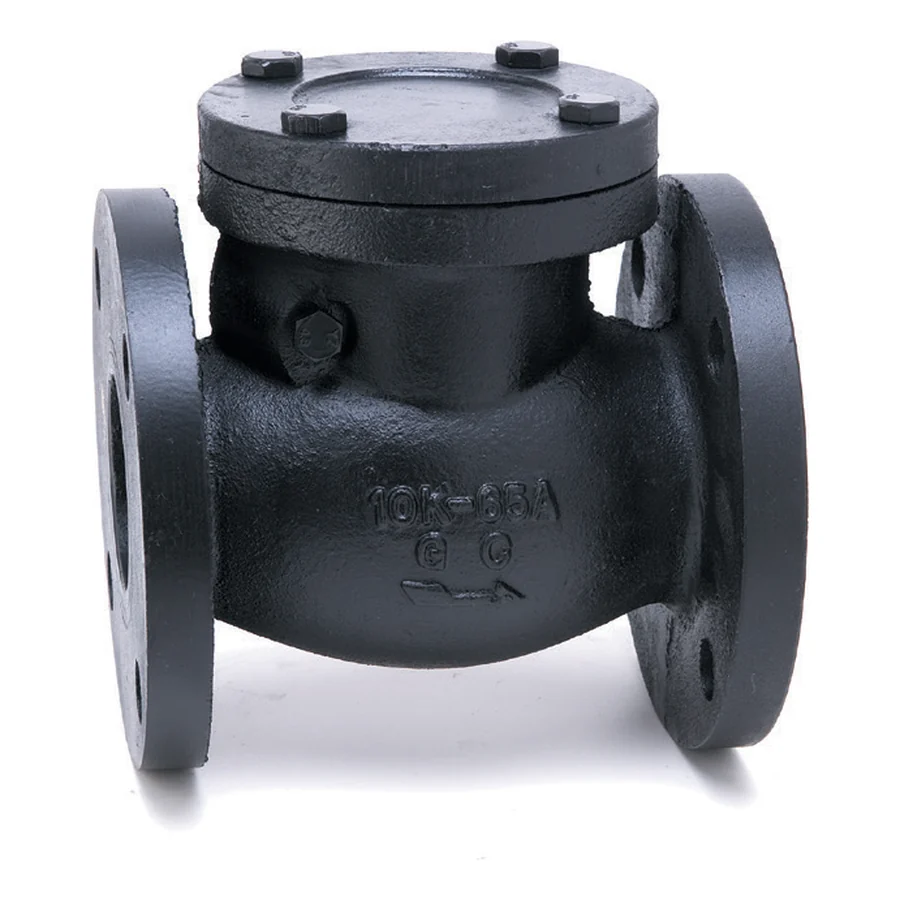

주철 스윙체크 밸브(1MPa)
제품코드:TGSC-1F
제품 특징
- 스윙 디스크 구조로 유체의 역류를 효과적으로 방지.
- 낮은 압력손실과 우수한 밀폐성능을 제공.
기타
- 수평 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GC200 |
| TRIM | C3771 / NBR | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 190 | 101 |
| 50A | 190 | 102 |
| 65A | 190 | 113 |
| 80A | 215 | 118 |
| 100A | 245 | 133 |
| 125A | 285 | 156 |
| 150A | 295 | 182 |
| 200A | 390 | 206 |
| 250A | 500 | 269 |
| 300A | 540 | 333 |
| 350A | 570 | 381 |
| 400A | 783 | 450 |
| 450A | 780 | 500 |
| 500A | 820 | 620 |
