주철밸브 · 체크 밸브

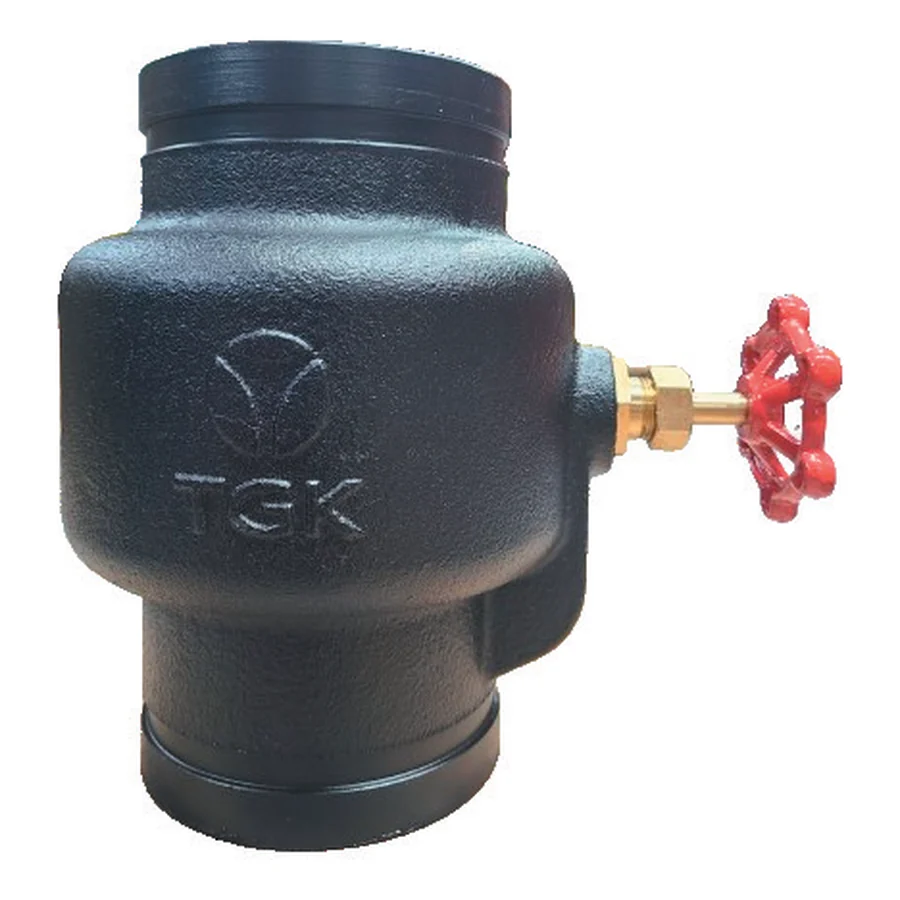

그루브형 해머리스 체크 밸브(1MPa/2MPa)
제품코드:TDLC-1G
제품 특징
- 버퍼와 스프링을 적용한 해머리스 구조로 수격작용(워터해머)을 최소화하여 배관 및 설비를 보호함.
- 압력손실을 최소화되는 유체 흐름을 고려한 구조로 원활한 유체 흐름을 제공합니다.
- 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
기타
- 수직 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 일반용수 | |
| 최고적용압력 | 1.0MPa 이하 / 2.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 2.0MPa / 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304 / NBR | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 140 | 115 |
| 50A | 162 | 121 |
| 65A | 183 | 126 |
| 80A | 196 | 137 |
| 100A | 210 | 152 |
| 125A | 215 | 154 |
| 150A | 255 | 177 |
| 200A | 375 | 221 |
