주철밸브 · 글로브 밸브

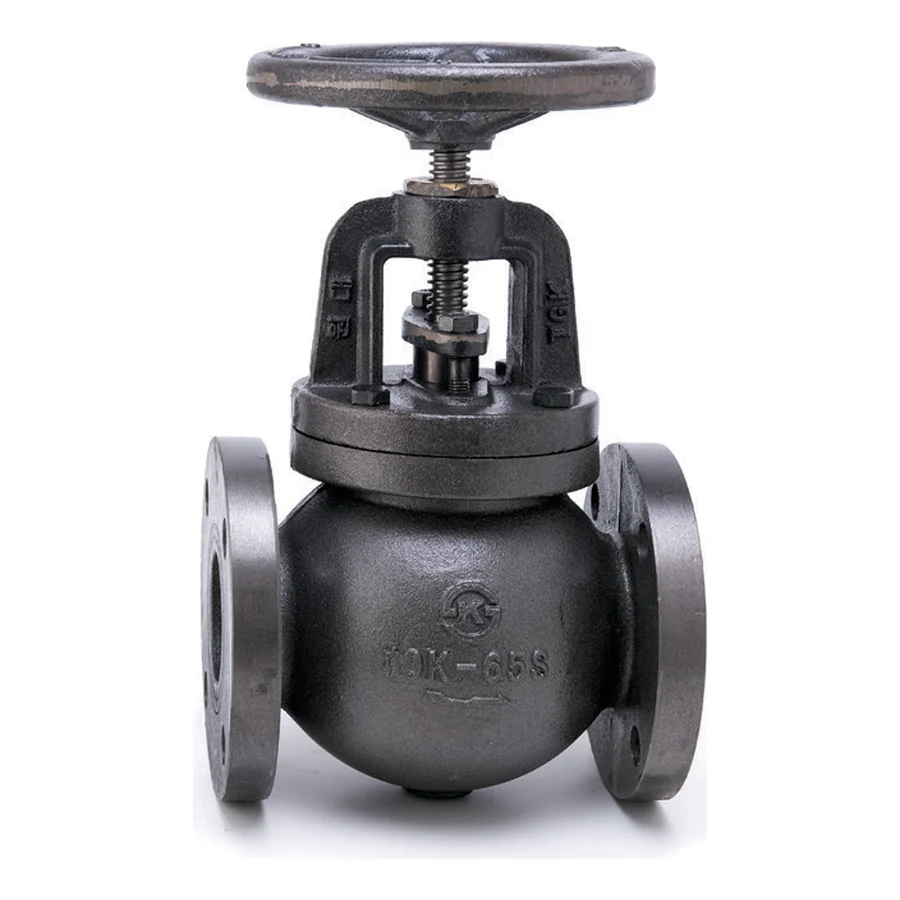

주철 글로브 밸브(1MPa)
KSKS 인증품
제품코드:TGGL-1F
제품 특징
- 디스크가 시트에 수직으로 작동하는 구조로 유체의 흐름을 안정적으로 조절, 우수한 밀폐성과 안정적인 유량 조절성능을 제공.
기타
- 수평 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기, 기름 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 2.1MPa | |
| 재질 | BODY | GC200 |
| TRIM | C3771 / STS | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 190 | 229 |
| 50A | 200 | 242 |
| 65A | 220 | 268 |
| 80A | 240 | 275 |
| 100A | 290 | 320 |
| 125A | 360 | 381 |
| 150A | 410 | 421 |
| 200A | 500 | 510 |
