주철밸브 · 글로브 밸브

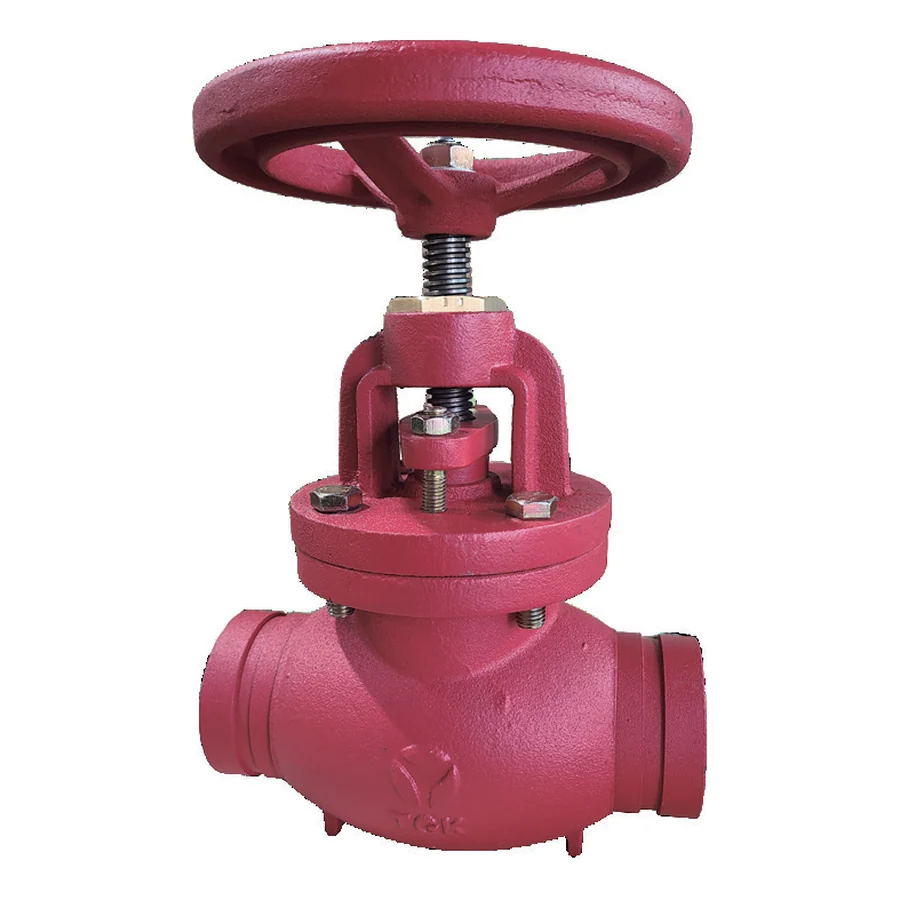

그루브형 글로브 밸브(1MPa)
제품코드:TDGL-1G
제품 특징
- 디스크가 시트에 수직으로 작동하는 구조로 유체의 흐름을 안정적으로 조절, 우수한 밀폐성과 안정적인 유량 조절성능을 제공.
- 구상흑연주철품으로 구성되어 기존 제품보다 가볍고 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
기타
- 수평 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 60℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304 / EPDM | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 190 | 212 |
| 50A | 200 | 210 |
| 65A | 220 | 233 |
| 80A | 240 | 252 |
| 100A | 290 | 297 |
| 125A | 360 | 339 |
| 150A | 410 | 376 |
