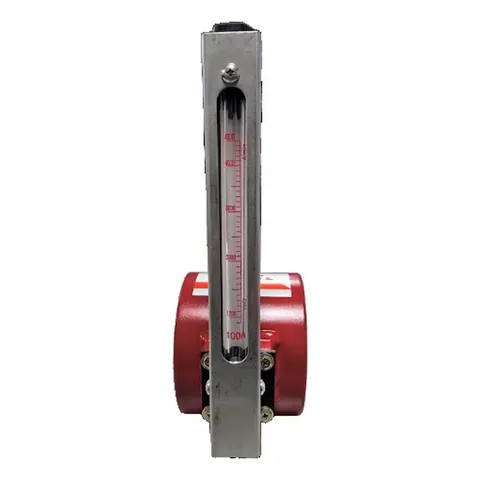

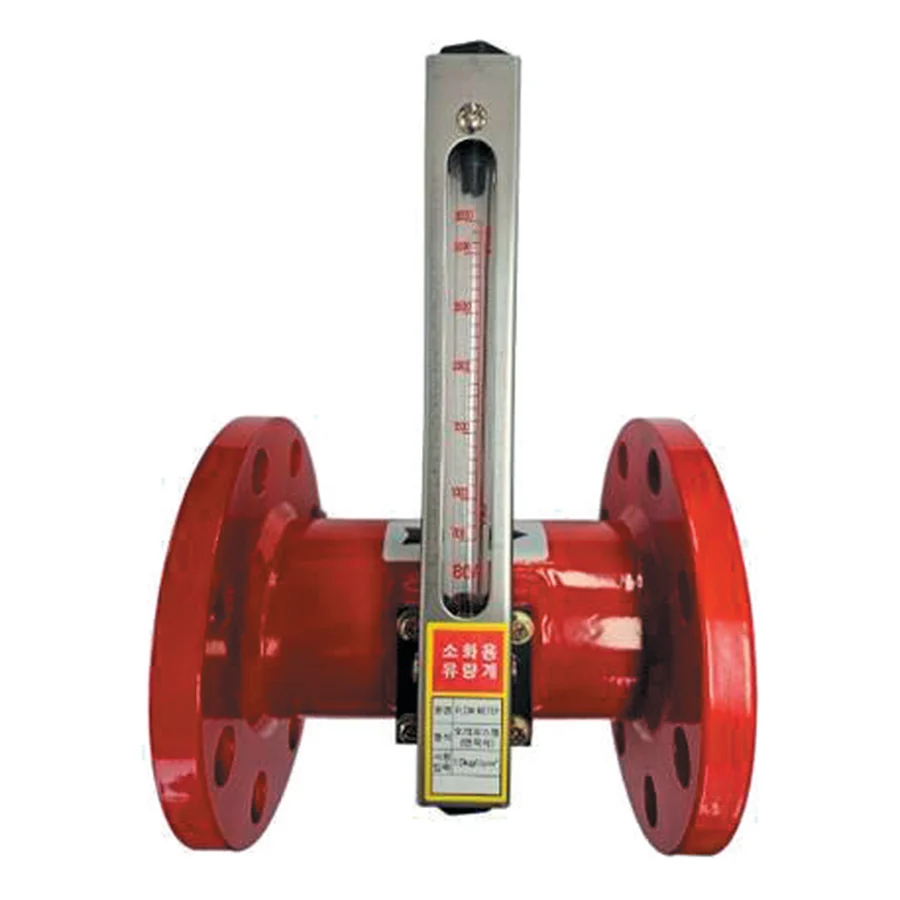

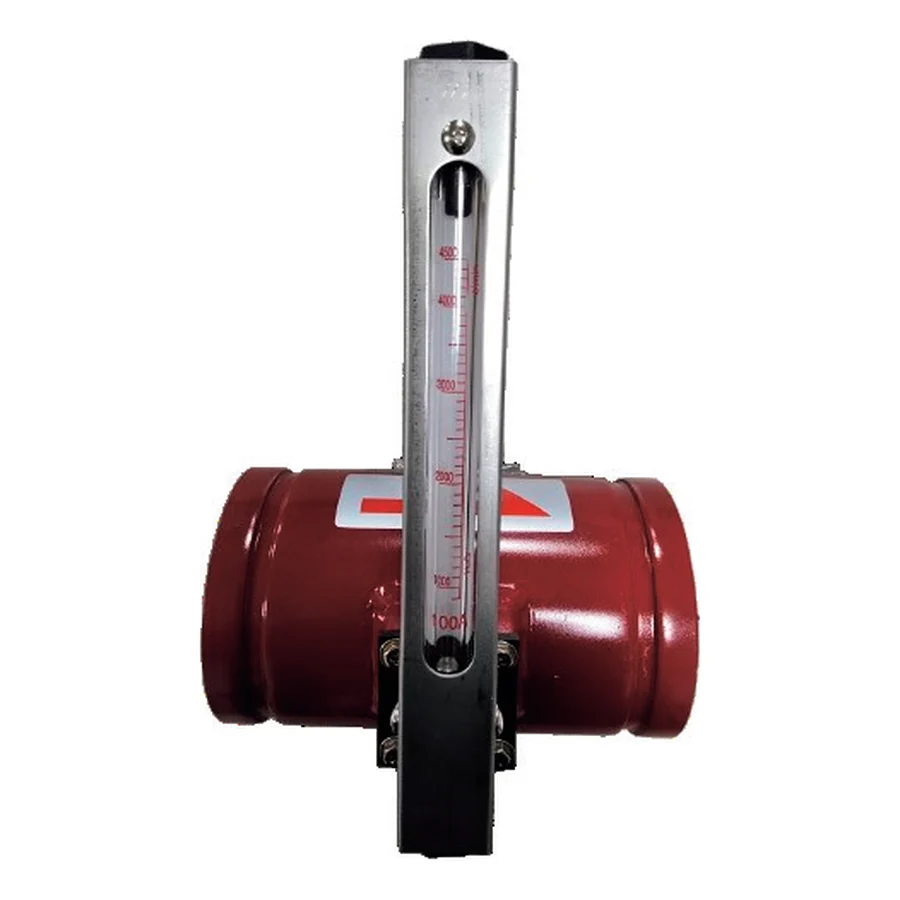

소방용 유량계(1MPa/2MPa)
제품코드:TGFM-F/TGFM-G/TGFM-S
제품 특징
- 소방펌프 및 소방설비의 유량 확인과 성능 점검 및 유지관리가 편리.
제품 사양
| ITEM | CONTENTS | ||
|---|---|---|---|
| 적용유체 | 물 | ||
| 최고적용압력 | 1.0 MPa 이하 / 2.0 MPa 이하 | ||
| 최고사용온도 | 80℃ 이하 | ||
| 접속방식 | KS 10K, 20K Flanged | Thread | Groove |
| 내압시험 | 수압에서 1.5MPa / 3.0MPa | ||
| 재질 | BODY | SS400, STS304 | |
| TRIM | SS400, STS304 | ||
치수표 (단위: mm)
| SIZE | Flange (FM, SFM) | Thread | Groove |
|---|---|---|---|
| L | L | L | |
| 32A | N/A | 100 | N/A |
| 40A | 200 | 200 | |
| 50A | |||
| 65A | |||
| 80A | |||
| 100A | |||
| 125A | - | ||
| 150A | - | ||
| 200A | N/A |
규격 · 치수 도면
