스테인리스 밸브 · 체크 밸브

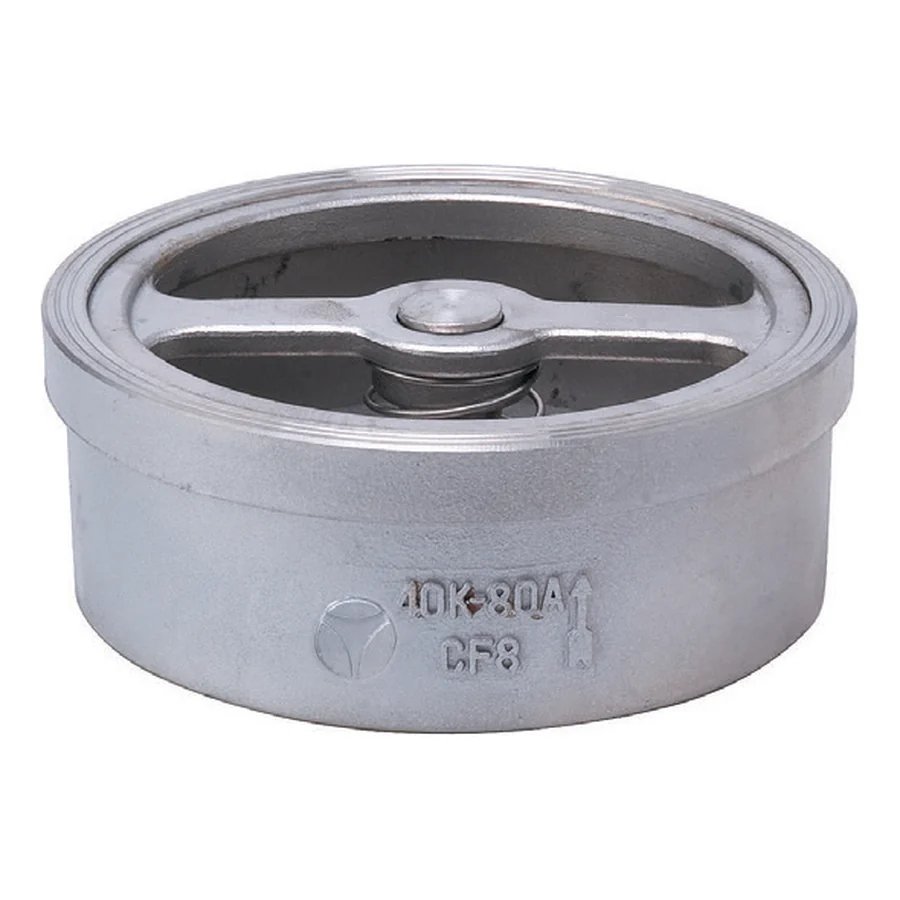

스테인리스 판체크 밸브 (플랜지식)
KCKC 인증품
제품코드:TSPC-F
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖추고 있습니다.
- 경량 설계로 취급이 편리하고 설치가 용이합니다.
- 콤팩트한 구조로 설치 공간을 효율적으로 활용 가능.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 기름, 증기 | |
| 최고적용압력 | 4.0MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 6.0MPa | |
| 재질 | BODY | SSC13, SSC14 |
| TRIM | STS304 | |
치수표 (단위: mm)
| SIZE | L | ØD1 |
|---|---|---|
| 15A | 18 | 40 |
| 20A | 21 | 49 |
| 25A | 23 | 61 |
| 32A | 28 | 72 |
| 40A | 32 | 86 |
| 50A | 40 | 100 |
| 65A | 46 | 118 |
| 80A | 50 | 132 |
| 100A | 61 | 150 |
| 125A | 90 | 189 |
| 150A | 105 | 218 |
| 200A | 140 | 264 |
| 250A | 146 | 327 |
| 300A | 180 | 374 |
| - | - | - |
| - | - | - |
