스테인리스 밸브 · 체크 밸브

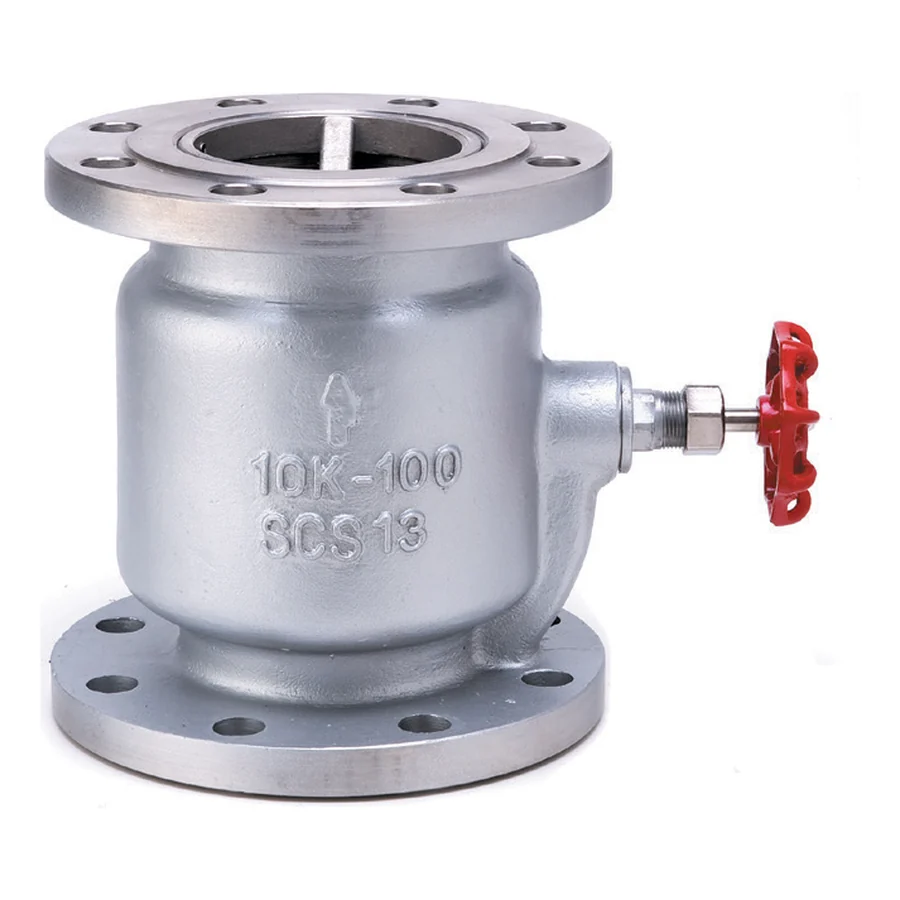

스테인리스 해머리스 체크 밸브(1MPa/2MPa)
KCKC 인증품
제품코드:TSLS-1F/TSLS-2F
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖추고 있습니다.
- 버퍼와 스프링을 적용한 해머리스 구조로 수격작용(워터해머)을 최소화하여 배관 및 설비를 보호함.
- 압력손실을 최소화되는 유체 흐름을 고려한 구조로 원활한 유체 흐름을 제공합니다.
기타
- 수직 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 일반용수 | |
| 최고적용압력 | 1.0MPa 이하 | 2.0MPa 이하 |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | KS 20K Flanged |
| 내압시험 | 수압에서 1.5MPa | 수압에서 3.0MPa |
| 재질 | BODY | SSC13, SSC14 |
| TRIM | STS304 | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 160 | 151 |
| 50A | 180 | 163 |
| 65A | 200 | 175 |
| 80A | 210 | 195 |
| 100A | 217 | 210 |
| 125A | 255 | 250 |
| 150A | 280 | 265 |
| 200A | 415 | 305 |
| 250A | 460 | 326 |
| 300A | 605 | 356 |
