스테인리스 밸브 · 체크 밸브

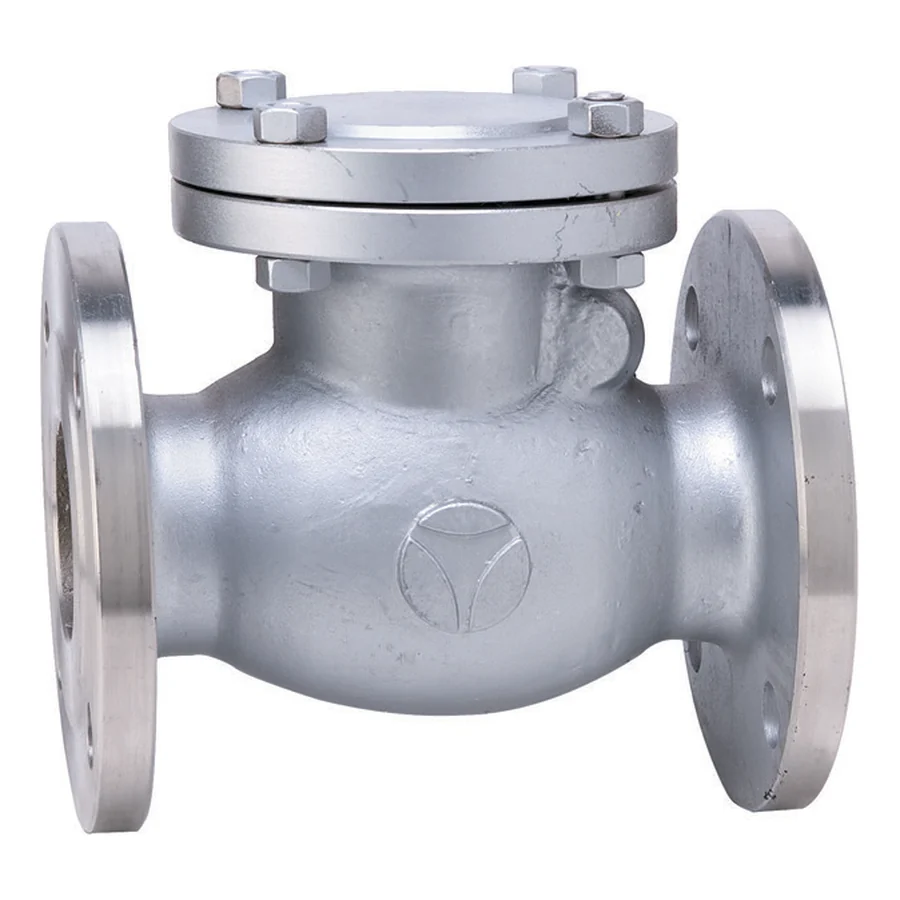

스테인리스 스윙체크 밸브(1MPa) (B·B타입)
KCKC 인증품
제품코드:TSCB-1F
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖추고 있습니다.
기타
- 수평 배관 설치를 권장합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 기름, 증기 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 180℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | SSC13, SSC14 |
| TRIM | SSC13 / STS304 | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 15A | 105 | - |
| 20A | 117 | - |
| 25A | 127 | - |
| 32A | 140 | - |
| 40A | 165 | - |
| 50A | 203 | 106 |
| 65A | 216 | 135 |
| 80A | 241 | 143 |
| 100A | 292 | 176 |
| 125A | 330 | 193 |
| 150A | 356 | 215 |
| 200A | 495 | 257 |
| 250A | 622 | 296 |
| 300A | 698 | 343 |
