주철밸브 · 버터플라이 밸브

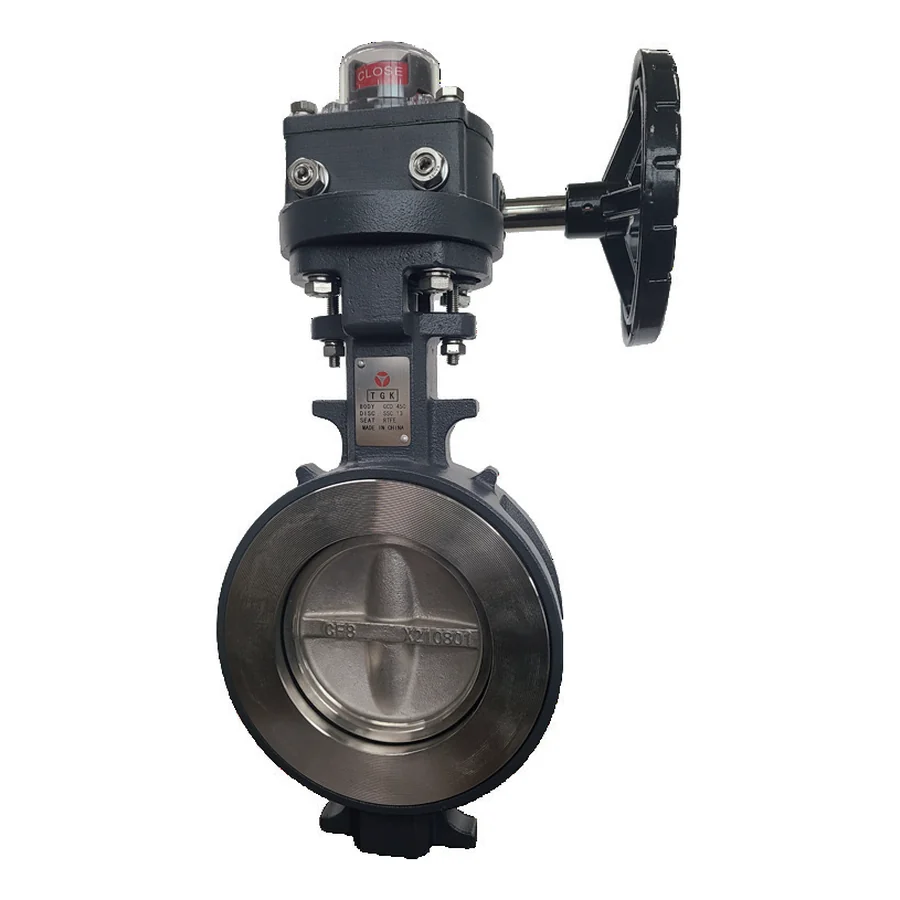

스팀용 버터플라이 밸브(2MPa)
제품코드:TDBT-1M
제품 특징
- 정밀 주조 가공된 디스크와 RTFE 시트를 적용하여 고온·고압 스팀 환경에 우수한 밀봉성과 차단 성능을 제공.
- 인디게이터로 밸브의 개방 및 차단 상태를 간편하게 확인가능.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기 | |
| 최고적용압력 | 2.0MPa 이하 | |
| 최고사용온도 | -29℃ ~ 200℃ | |
| 접속방식 | KS 10K, 20K, 150# Wafer | |
| 내압시험 | 수압에서 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | SSC13 / STS304 | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 50A | 43 | 234 |
| 65A | 46 | 247 |
| 80A | 46 | 259 |
| 100A | 52 | 274 |
| 125A | 56 | 285 |
| 150A | 56 | 305 |
| 200A | 62 | 429 |
| 250A | 68 | 468 |
| 300A | 78 | 496 |
