주철밸브 · 버터플라이 밸브

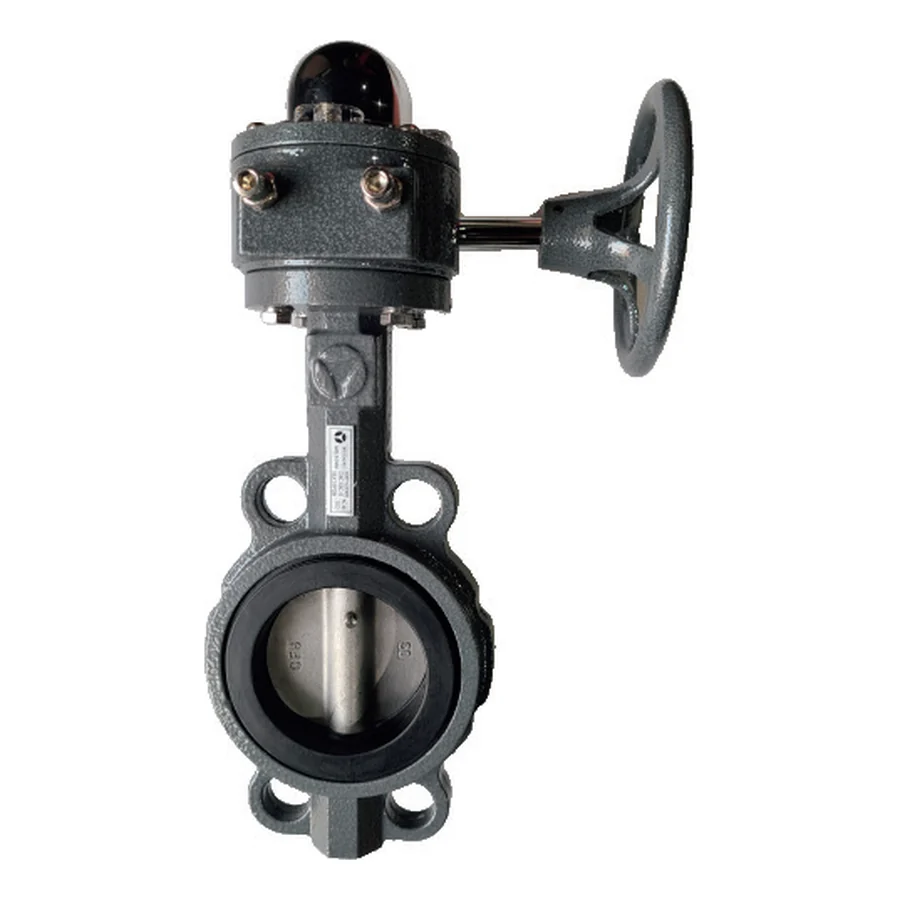

구상 흑연 주철 버터플라이 밸브(2MPa) (기어식)
KCKC 인증품
제품코드:TGBT-1(TJBT-6)
제품 특징
- 정밀 주조 가공된 디스크와 EPDM 시트를 적용하여 우수한 밀봉성과 차단 성능을 제공.
- 인디게이터로 밸브의 개방 및 차단 상태를 간편하게 확인가능.
- 템퍼 스위치 부착 가능
- 타입 (레버식, 기어식)
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 2.0MPa 이하 | |
| 최고사용온도 | 80℃ 이하 | |
| 접속방식 | KS 20K Wafer | |
| 내압시험 | 수압에서 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | SSC13 / EPDM | |
치수표 (단위: mm)
| SIZE | 기어식 | |
|---|---|---|
| L | H | |
| 40A | 43 | 318 |
| 50A | 43 | 318 |
| 65A | 46 | 330 |
| 80A | 46 | 368 |
| 100A | 52 | 391 |
| 125A | 56 | 432 |
| 150A | 56 | 473 |
| 200A | 60 | 550 |
| 250A | 68 | 618 |
| 300A | 78 | 704 |
