주철밸브 · 버터플라이 밸브

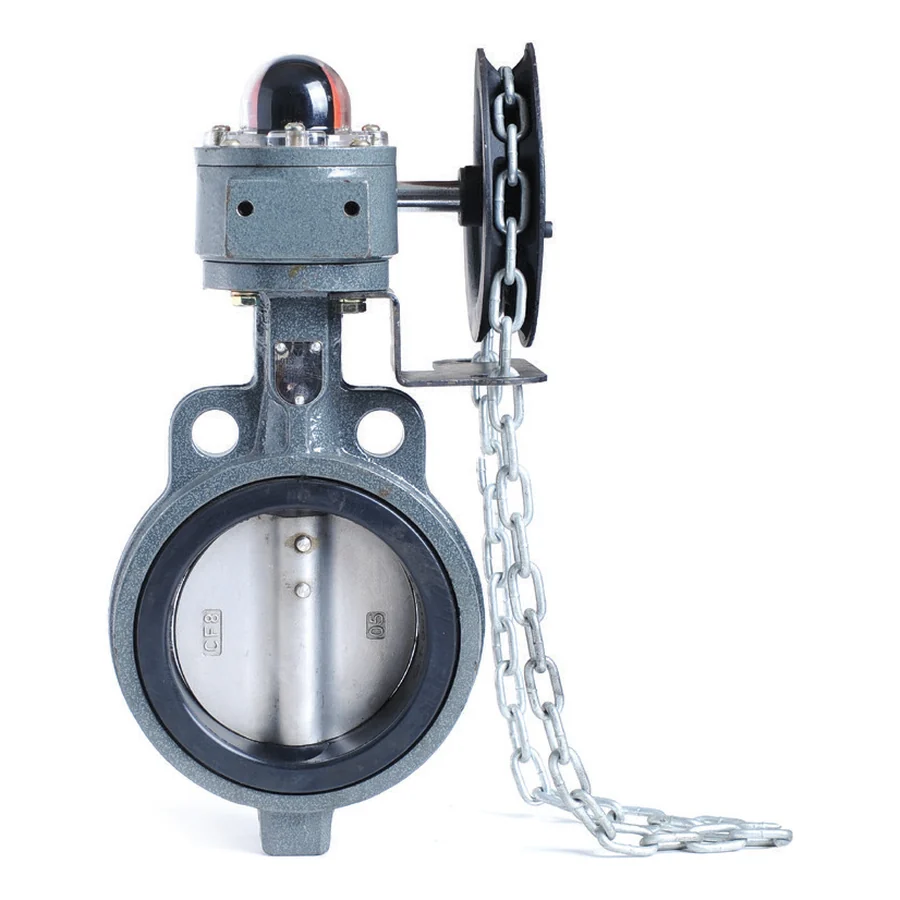

주철 버터플라이 밸브(1MPa) (체인식)
KSKS 인증품KCKC 인증품
제품코드:TGBT-1
제품 특징
- 정밀 주조 가공된 디스크와 EPDM 시트를 적용하여 우수한 밀봉성과 차단 성능을 제공.
- 인디게이터로 밸브의 개방 및 차단 상태를 간편하게 확인가능.
- 체인 기본 길이는 높이 1.5m (총 3.0m)이며, 주문사양에 따라 길이조정 가능
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 80℃ 이하 | |
| 접속방식 | KS 10K Wafer | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GC200 |
| TRIM | SSC13 / EPDM | |
치수표 (단위: mm)
| SIZE | 기어식 | |
|---|---|---|
| L | H | |
| 40A | 43 | 295 |
| 50A | 43 | 295 |
| 65A | 46 | 315 |
| 80A | 46 | 329 |
| 100A | 52 | 366 |
| 125A | 56 | 396 |
| 150A | 56 | 426 |
| 200A | 60 | 531 |
| 250A | 68 | 591 |
| 300A | 78 | 673 |
| 350A | 78 | 717 |
| 400A | 102 | 995 |
| 450A | 114 | 1036 |
| 500A | 127 | 1196 |
