주철밸브 · 버터플라이 밸브

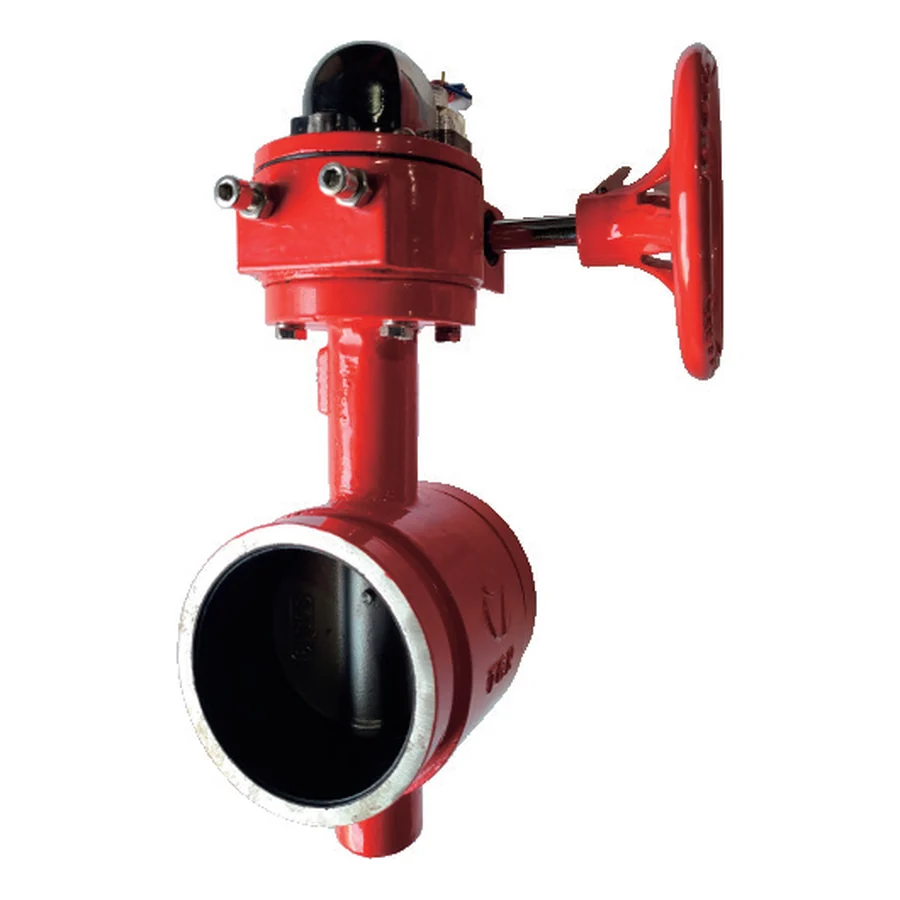

그루브형 버터플라이 밸브(1MPa)
제품코드:TDBT-1G
제품 특징
- 정밀 주조 가공된 디스크와 EPDM 시트를 적용하여 우수한 밀봉성과 차단 성능을 제공.
- 인디게이터로 밸브의 개방 및 차단 상태를 간편하게 확인가능.
- 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 / 2.0MPa 이하 | |
| 최고사용온도 | 80℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 1.5MPa / 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | SSC13 / EPDM | |
치수표 (단위: mm)
| SIZE | 기어식 | |
|---|---|---|
| L | H | |
| 40A | 81 | 281 |
| 50A | 81 | 285 |
| 65A | 97 | 295 |
| 80A | 97 | 308 |
| 100A | 116 | 345 |
| 125A | 148 | 370 |
| 150A | 148 | 410 |
| 200A | 148 | 412 |
| 250A | 159 | 565 |
