스테인리스 밸브 · 볼 밸브

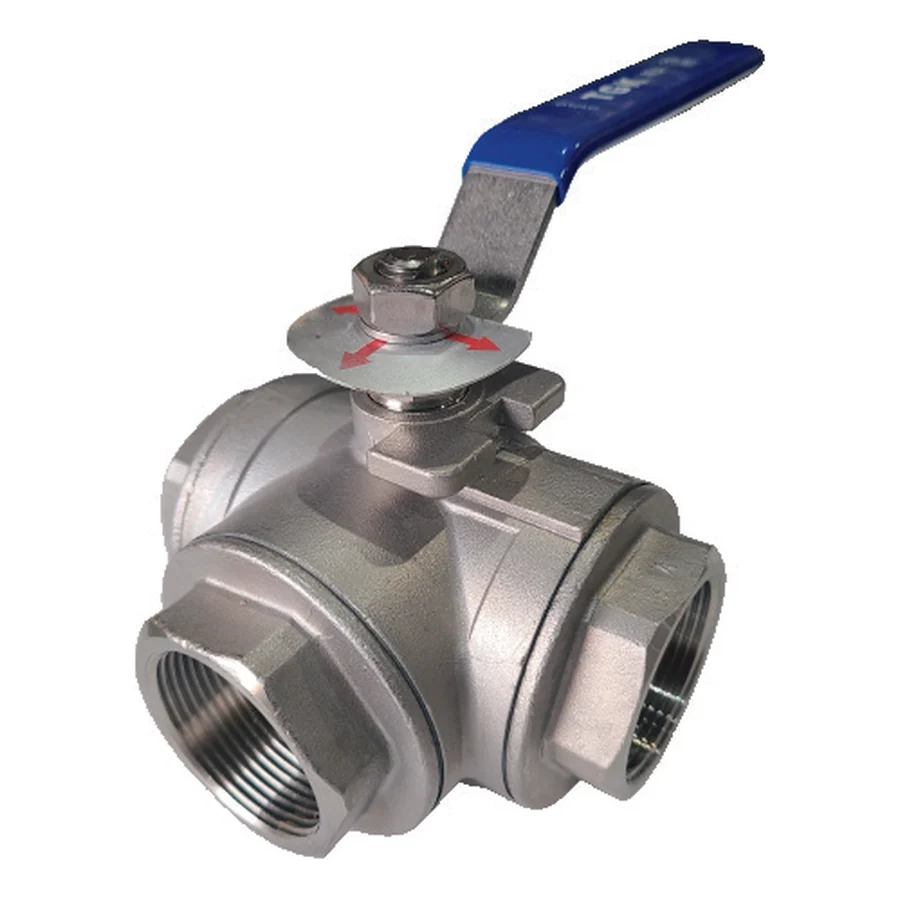

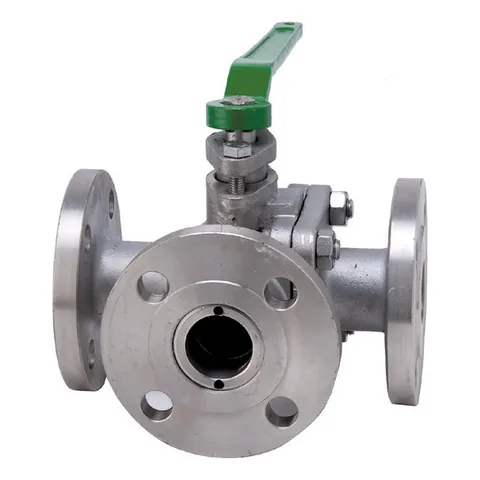

스테인리스 삼방형 볼밸브(1MPa)
제품코드:TS3W-1S/1F(T)/1F(L)
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖추고 있습니다.
- 정밀 가공을 통해 원활한 작동과 안정적인 밀봉성을 확보합니다.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 부식성 없는 물, 액체, 가스 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged / KS PT Screwed | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | SSC13, SSC14 |
| TRIM | SSC13 / STS304 | |
치수표 (단위: mm)
| SIZE | F | S | ||
|---|---|---|---|---|
| L | H | L | H | |
| 15A | 150 | 55 | 68 | 61 |
| 20A | 160 | 55 | 82 | 65 |
| 25A | 180 | 70 | 88 | 71 |
| 32A | 200 | 75 | 115 | 80 |
| 40A | 220 | 90 | 133 | 95 |
| 50A | 240 | 104 | 143 | 100 |
| 65A | 260 | 153 | - | - |
| 80A | 280 | 187 | - | - |
| 100A | 320 | 206 | - | - |
