스테인리스 밸브 · 볼 밸브

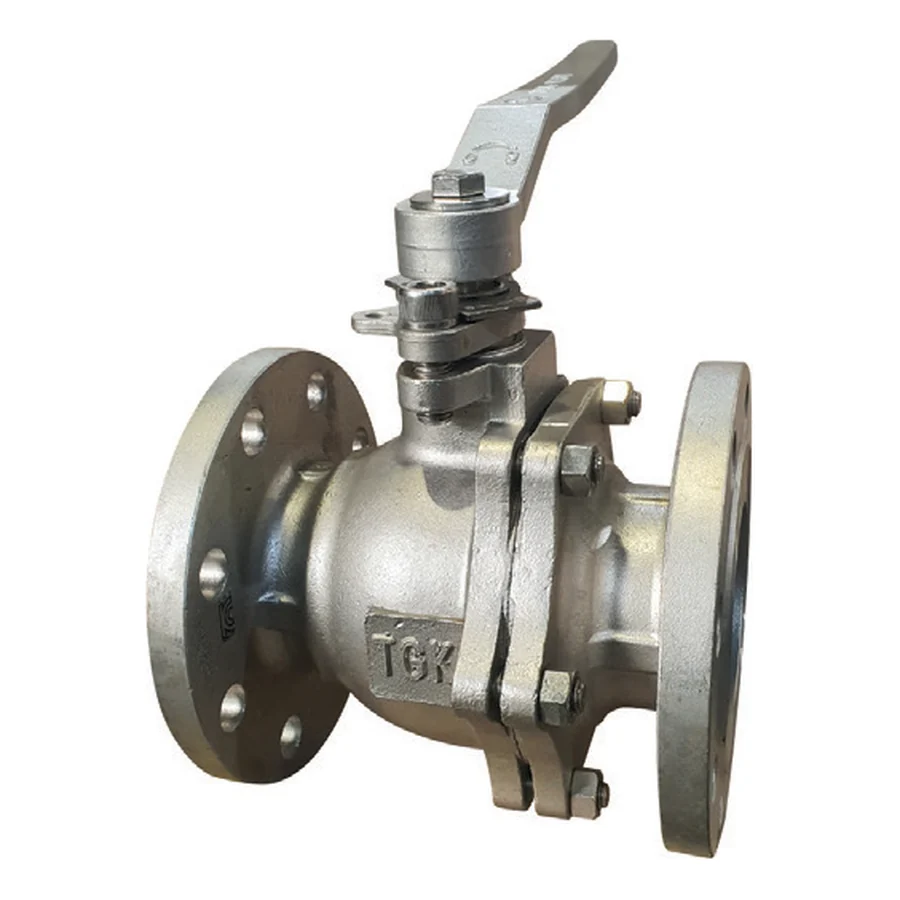

스테인리스 플랜지형 볼 밸브(1MPa)
KSKS 인증품KCKC 인증품
제품코드:TSBV-1F
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖추고 있습니다.
- 정밀 가공을 통해 원활한 작동과 안정적인 밀봉성을 확보합니다.
제품 사양
| MODEL | TSBV-1F | |
|---|---|---|
| 적용유체 | 물, 공기 | |
| 최고적용압력 | 0.98MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 2.94MPa | |
| 재질 | BODY | SSC13 |
| TRIM | SSC13 / TEFLON | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 15A | 108 | 75 |
| 20A | 117 | 80 |
| 25A | 127 | 88 |
| 32A | 140 | 96 |
| 40A | 165 | 120 |
| 50A | 178 | 130 |
| 65A | 190 | 145 |
| 80A | 203 | 170 |
| 100A | 229 | 210 |
| 125A | 356 | 265 |
| 150A | 394 | 310 |
| 200A | 457 | 320 |
| 250A | 532 | 500 |
| 300A | 610 | 520 |
