스테인리스 밸브 · 볼 밸브

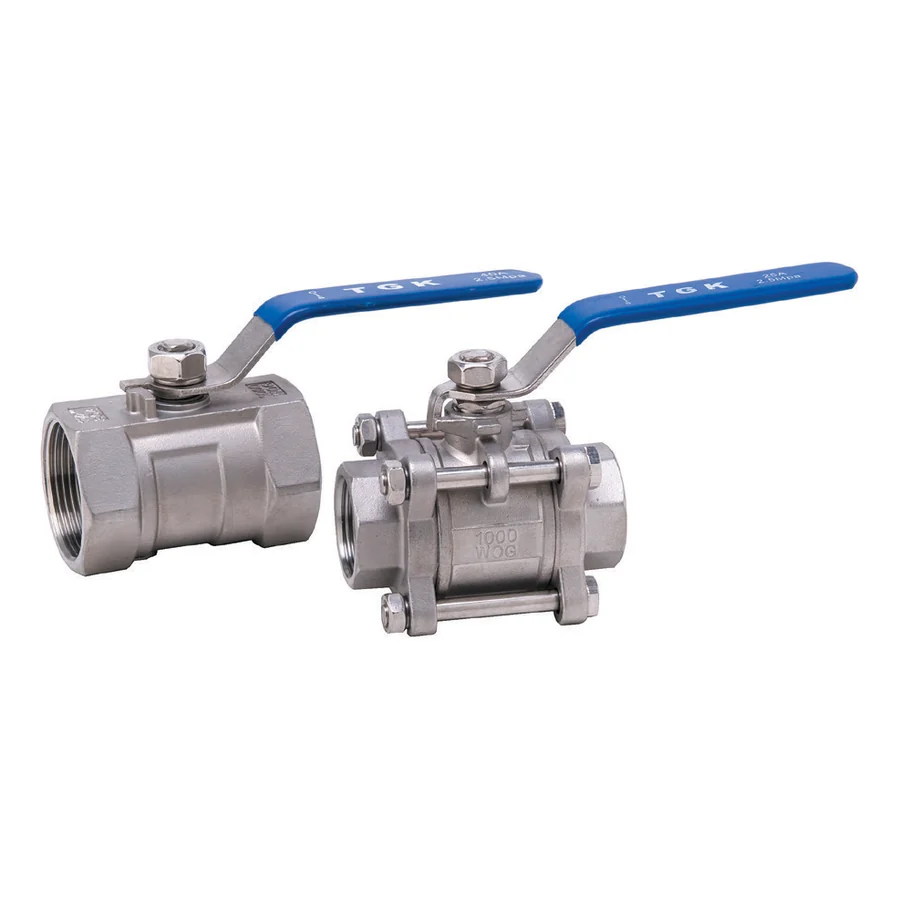

스테인리스 나사형 볼 밸브(2MPa) (1PCS, 3PCS)
제품코드:TS1P-2S/TS3P-2S
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖추고 있습니다.
- 정밀 가공을 통해 원활한 작동과 안정적인 밀봉성을 확보합니다.
기타
- 설치 시 유의사항 : 3PCS 용접타입은 반드시 밸브를 분해 후 결합 요망. (테프론 시트에 변형이 일어날 수 있습니다.)
제품 사양
| ITEM | CONTENTS | ||
|---|---|---|---|
| 적용유체 | 물 | ||
| 최고적용압력 | 1.96MPa 이하 | ||
| 최고사용온도 | 120℃ 이하 | ||
| 접속방식 | KS PT Screwed | ||
| 내압시험 | 수압에서 2.94MPa | ||
| BODY | SSC13 | SSC13, SSC14 | |
| 재질 | TRIM | STS304 | STS304 |
치수표 (단위: mm)
| SIZE | 1PCS | 3PCS | ||||
|---|---|---|---|---|---|---|
| Screwed | S | S, W | S | S, W | ||
| L | H | L | H | |||
| 8A | 40 | 35 | - | - | - | - |
| 10A | 43 | 37 | 62 | - | - | - |
| 15A | 51 | 41 | 63 | 70 | 61 | 53 |
| 20A | 57 | 44 | 70 | 80 | 67 | 64 |
| 25A | 67 | 45 | 82 | 86 | 74 | 69.5 |
| 32A | 75 | 49 | 95 | 101 | 82 | 79 |
| 40A | 81 | 56 | 105 | 110 | 99 | 87 |
| 50A | 94 | 62 | 126 | 130 | 105 | 94 |
