복합 밸브

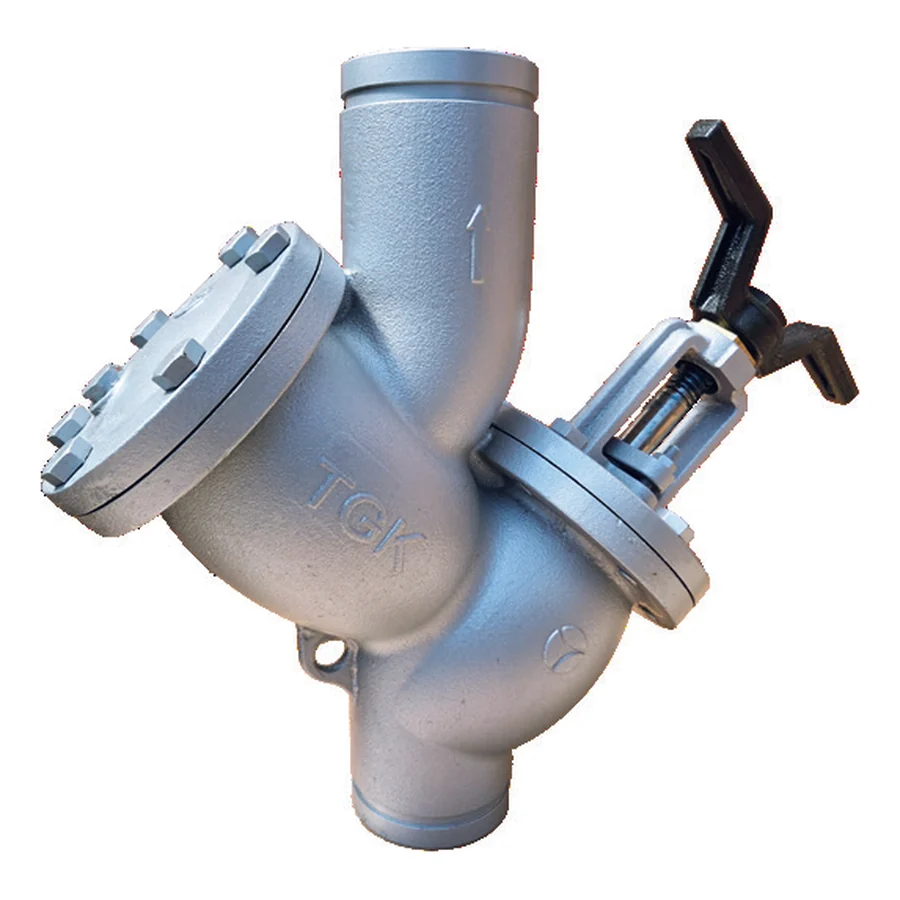

그루브형 G·S 밸브(1MPa/2MPa)
제품코드:TDGS-2G
제품 특징
- 글로브 밸브와 스트레이너의 기능을 일체화하여 배관 공간과 설치 작업을 최소화.
- 유체 흐름을 고려한 내부 구조 설계로 유량 손실을 줄이고 효율적인 유량 조절이 가능.
- OS&Y(Outside Screw & Yoke) 구조를 적용하여 스템의 개폐 상태를 외부에서 쉽게 확인.
- 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
기타

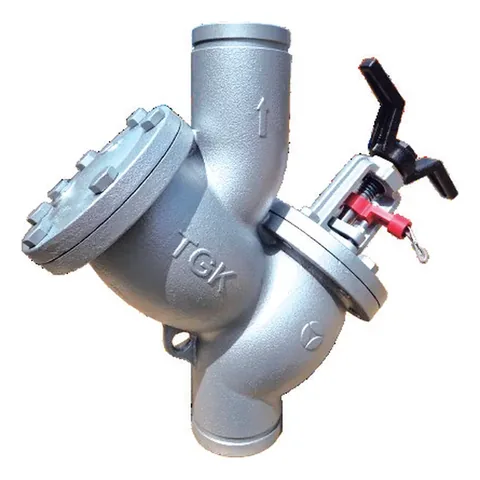

- 템퍼스위치 부착 가능
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 2.0MPa 이하 | |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304, EPDM | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 50A | 289 | 461 |
| 65A | 355 | 514 |
| 80A | 403 | 558 |
| 100A | 488 | 609 |
| 125A | 521 | 711 |
| 150A | 600 | 803 |
