복합 밸브

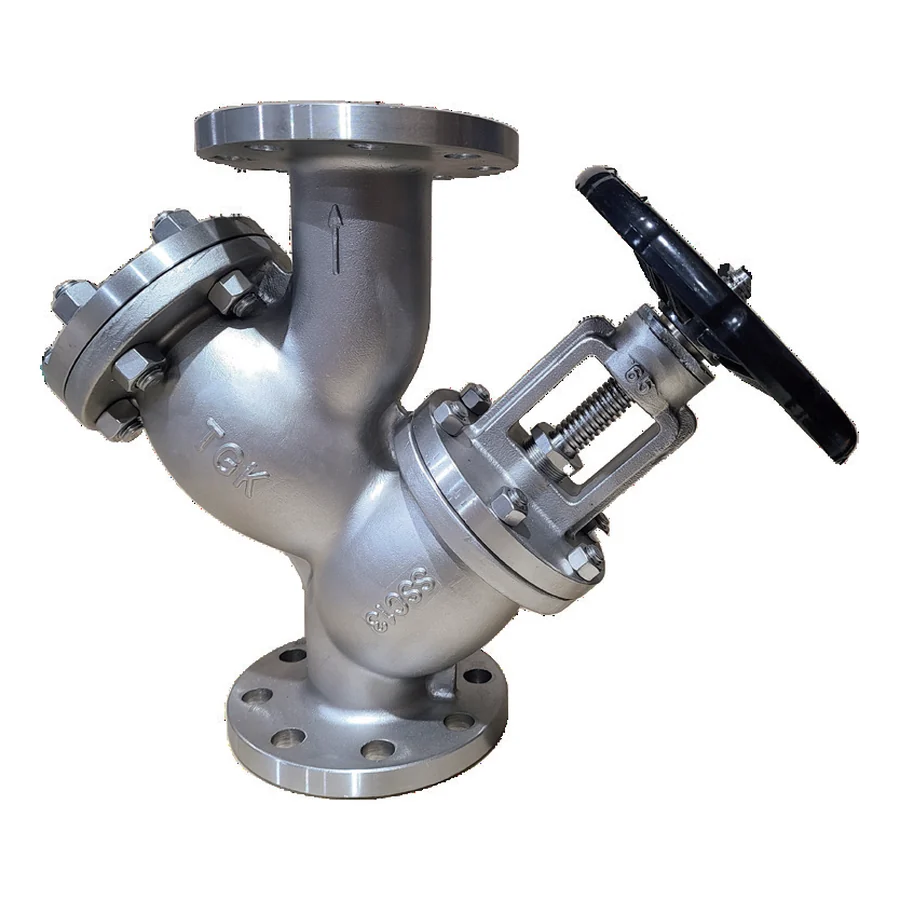

스테인리스 G·S 밸브(1MPa/2MPa)
KCKC 인증품
제품코드:TSGS-1 / TSGS-2
제품 특징
- 스테인리스 재질로 구성되어 유체에 의한 마모와 부식에 강하며, 뛰어난 내구성을 갖춤.
- 글로브 밸브와 스트레이너의 기능을 일체화하여 배관 공간과 설치 작업을 최소화.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기 | |
| 최고적용압력 | 1.0MPa 이하 | 2.0MPa 이하 |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | KS 20K Flanged |
| 내압시험 | 수압에서 1.5MPa | 수압에서 3.0MPa |
| 재질 | BODY | SSC13 |
| TRIM | STS304, PTFE | |
치수표 (단위: mm)
| SIZE | 10K | 20K | ||
|---|---|---|---|---|
| L | H | L | H | |
| 15A | - | - | 160 | 126 |
| 20A | - | - | 180 | 130 |
| 25A | - | - | 207 | 140 |
| 32A | 190 | 120 | 235 | 138 |
| 40A | 200 | 150 | 255 | 169 |
| 50A | 230 | 173 | 290 | 175 |
| 65A | 310 | 235 | 355 | 265 |
| 80A | 360 | 248 | ||
