복합 밸브

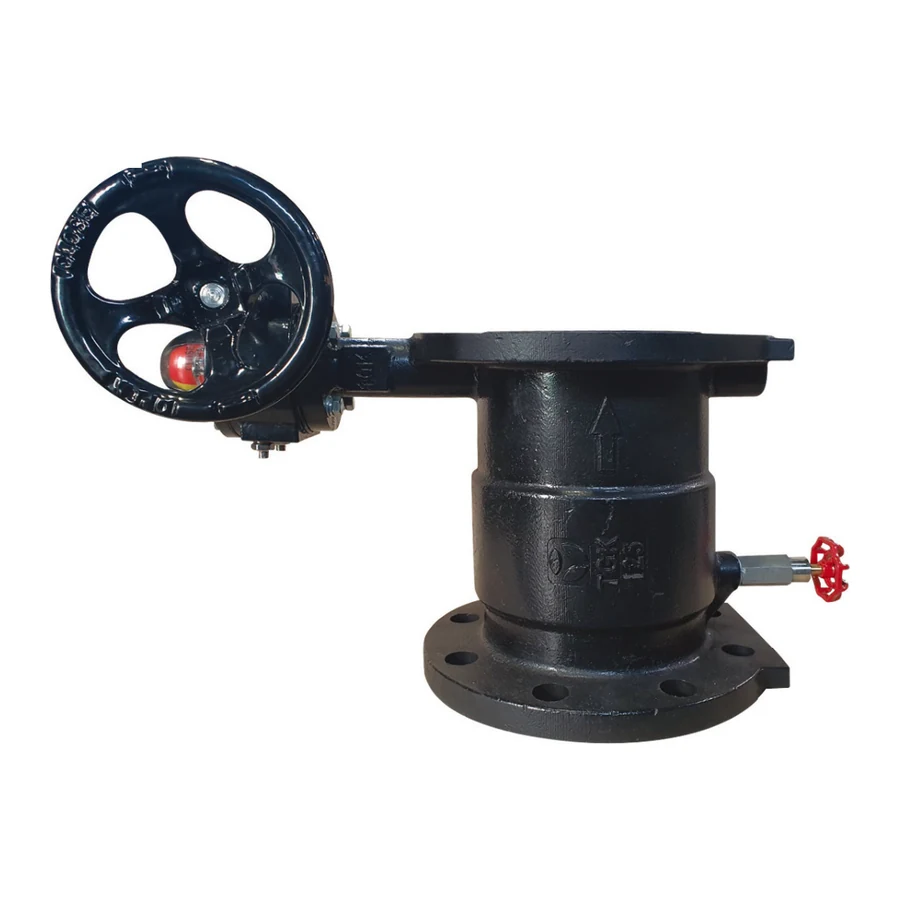

5-1 체크 밸브(1MPa/2MPa)
제품코드:TDFC-1 / TDFC-2
제품 특징
- 버터플라이 밸브와 리프트 체크 밸브의 기능을 일체화하여 배관 공간과 설치 작업을 최소화.
- 유체의 역류 방지, 워터해머 방지, 개폐 기능 및 확인, 동파 방지 및 보충수 공급을 위한 바이패스 기능을 제공.
기타
- 버터플라이 밸브(레버식 / 기어식)로 구성, 템퍼스위치 부착 가능.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 냉·온수 | |
| 최고적용압력 | 1.0MPa 이하 | 2.0MPa 이하 |
| 최고사용온도 | 120℃ 이하 | |
| 접속방식 | KS 10K Flanged | KS 20K Flanged |
| 내압시험 | 수압에서 1.5MPa | 수압에서 3.0MPa |
| 재질 | BODY | GCD450 / SSC13 |
| TRIM | STS304 / EPDM | |
치수표 (단위: mm)
| 덕타일 | |||
| SIZE | L | H | |
|---|---|---|---|
| LO | GO | ||
| 40A | 124 | 153 | 220 |
| 50A | 144 | 168 | 235 |
| 65A | 169 | 178 | 245 |
| 80A | 198 | 189 | 256 |
| 100A | 210 | 203 | 268 |
| 125A | 248 | 230 | 295 |
| 150A | 289 | 255 | 320 |
| 스테인리스 | |||
| SIZE | L | H | |
| LO | GO | ||
| 40A | 124 | 153 | 220 |
| 50A | 144 | 168 | 235 |
| 65A | 169 | 178 | 245 |
