스테인리스 밸브 · 후렉시블 메탈 조인트, TPC

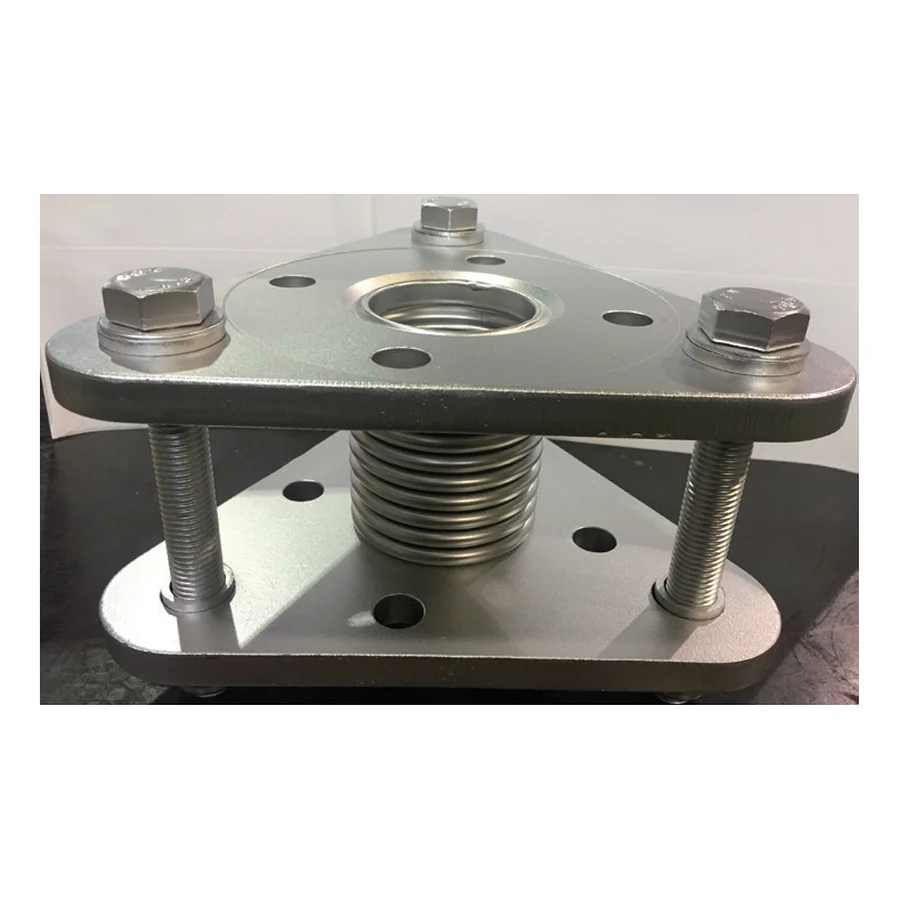

스테인리스 벨로우즈 펌프 컨넥터(1MPa/2MPa) (TPC형)
KCKC 인증품
제품코드:TSTP-1F/2F(YFJ-T/F)
제품 특징
- 벨로우즈 구조를 적용하여 배관에서 발생하는 진동, 소음, 미세한 변위, 열팽창에 따른 움직임 흡수하여 연결부의 안정성을 향상.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기, 유체 | |
| 최고적용압력 | 1.0MPa 이하 | 2.0MPa 이하 |
| 최고사용온도 | 180℃ 이하 | |
| 내압시험 | 수압에서 1.5MPa | 수압에서 3.0MPa |
| 재질 | FLANGE | SS400 / STS304 |
| BELLOWS | STS304 | |
치수표 (단위: mm)
| SIZE | DIMENSION | 변위량(mm) | |||
|---|---|---|---|---|---|
| 10Kgf/㎠ | 20Kgf/㎠ | 축방향 | 축직각 | ||
| L | L | 신장 | 축소 | ||
| 25A | 80 | 80 | 3 | 12 | 3 (표준) |
| 32A | 80 | 85 | 3 | 12 | |
| 40A | 80 | 85 | 3 | 12 | |
| 50A | 115 | 119 | 3 | 12 | |
| 65A | 120 | 128 | 3 | 12 | |
| 80A | 120 | 132 | 3 | 12 | |
| 100A | 125 | 141 | 3 | 12 | |
| 125A | 130 | 144 | 3 | 12 | |
| 150A | 140 | 158 | 3 | 12 | |
| 200A | 150 | 172 | 3 | 12 | 3 (주문시 제작) |
| 250A | 200 | 218 | 3 | 12 | |
| 300A | 200 | 222 | 3 | 12 | |
| 350A | 200 | 230 | 3 | 12 | |
| 400A | 200 | 236 | 3 | 12 | |
| 450A | 200 | 250 | 3 | 12 | |
| 500A | 210 | 253 | 3 | 12 | |
| ※ L : 볼트 길이 제외 | |||||
