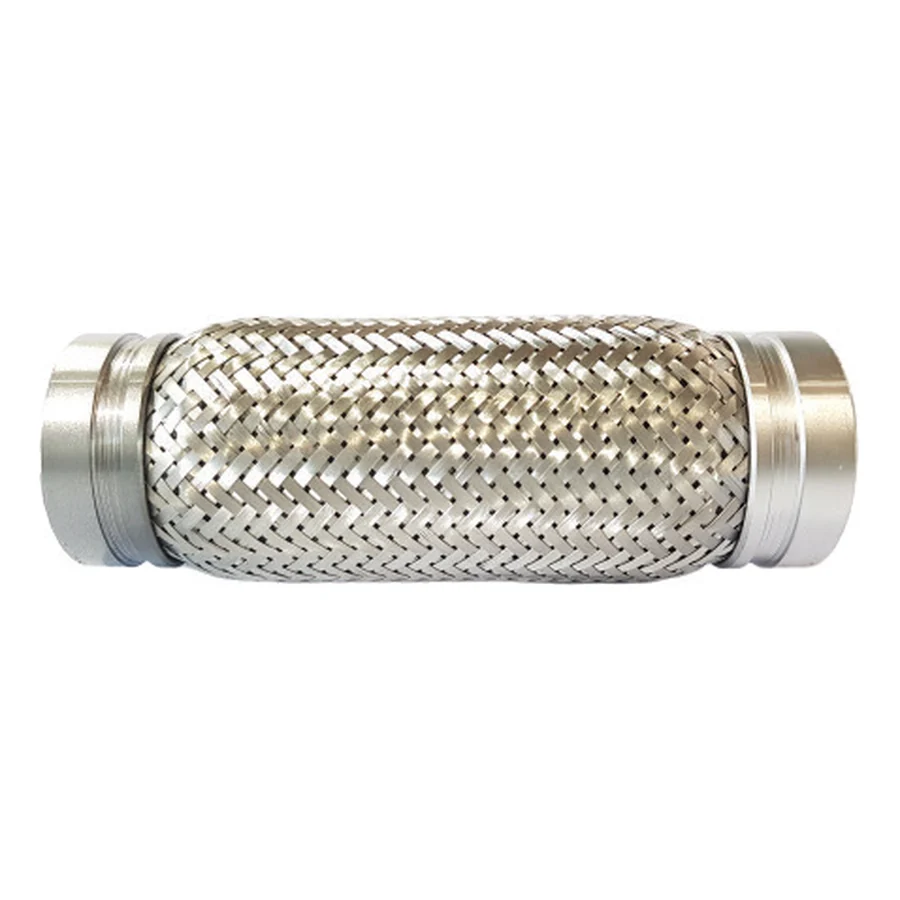

스테인리스 후렉시블 조인트(1MPa) (그루브형)
KCKC 인증품
제품코드:TSFJ-1G(YFJ-B/G)
제품 특징
- 벨로우즈 구조를 적용하여 배관에서 발생하는 진동, 미세한 변위, 열팽창에 따른 움직임 흡수하여 연결부의 안정성을 향상.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 180℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | PIPE | SPP400 / STS304 |
| BELLOWS | STS304 | |
치수표 (단위: mm)
| SIZE | L | H | 변위량(mm) | ||
|---|---|---|---|---|---|
| 축방향 | 축직각 | ||||
| 신장 | 축소 | ||||
| 40A | 230 | 49 | 3 | 3 | 3 (표준) |
| 50A | 230 | 60 | 3 | 3 | |
| 65A | 230 | 76 | 3 | 3 | |
| 80A | 230 | 89 | 3 | 3 | |
| 100A | 230 | 114 | 3 | 3 | |
| 125A | 280 | 140 | 3 | 3 | |
| 150A | 280 | 165 | 3 | 3 | |
| ※ 면간거리 조정 주문 가능합니다. | |||||
