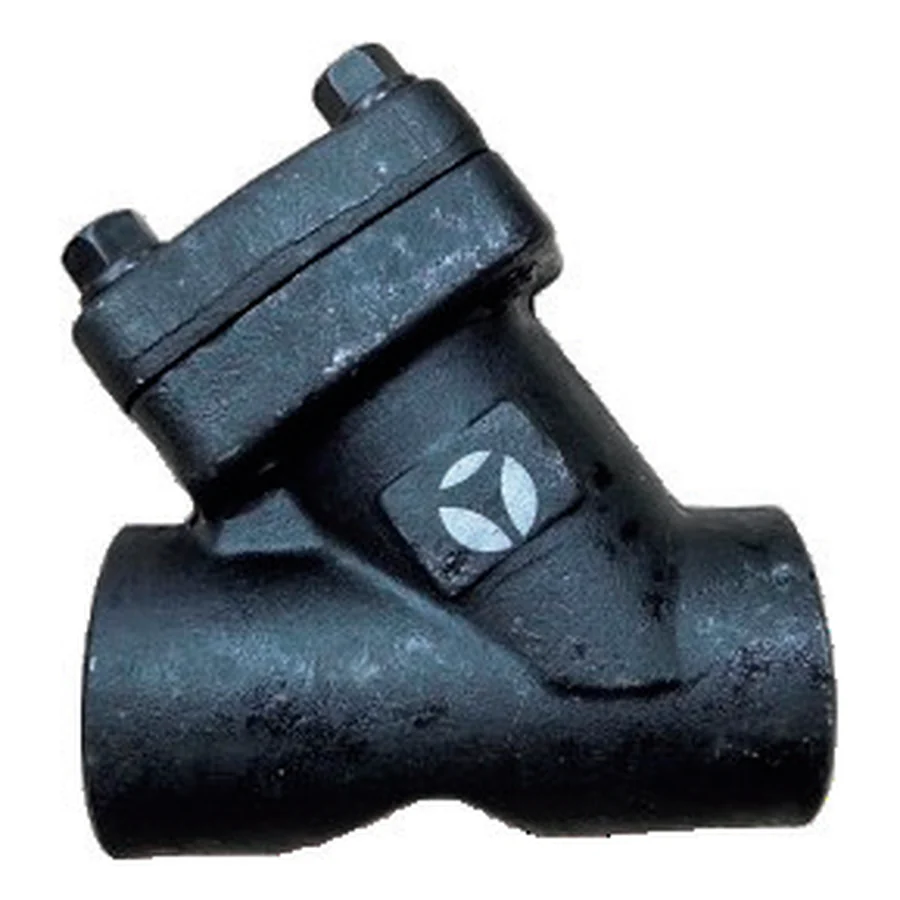

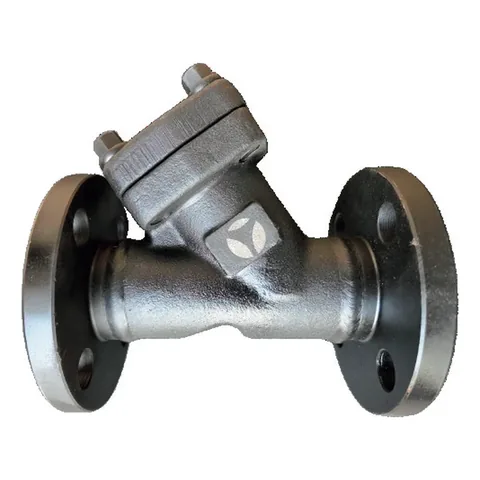

단조 스트레이너 (나사, 플랜지식)
제품코드:TAFT-4S/4W/1F
제품 특징
- 탄소강 소재에 단조 공법으로 제작되어 고압 및 고온 환경에 사용 가능.
- 효율적인 여과 구조를 통해 배관 및 주요 설비를 이물질로부터 보호.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기, 공기, 액체 | |
| 최고적용압력 | 5.6MPa 이하 | 1.0MPa 이하 |
| 최고사용온도 | 450℃ 이하 | |
| 접속방식 | Screwed, Socket Weld | Flanged |
| 내압시험 | 수압에서 6.0MPa | 수압 1.5MPa |
| 재질 | Body & Bonnet | Carbon Steel ASTM A105 |
| 13 Cr, 304 S.S, | ||
치수표 (단위: mm)
| SIZE | Screwed, Socket Weld | Flanged |
|---|---|---|
| L | L | |
| 15A | 79 | 150 |
| 20A | 92 | 150 |
| 25A | 111 | 160 |
| 32A | 120 | 180 |
| 40A | 120 | 200 |
| 50A | 140 | 230 |
