단조밸브

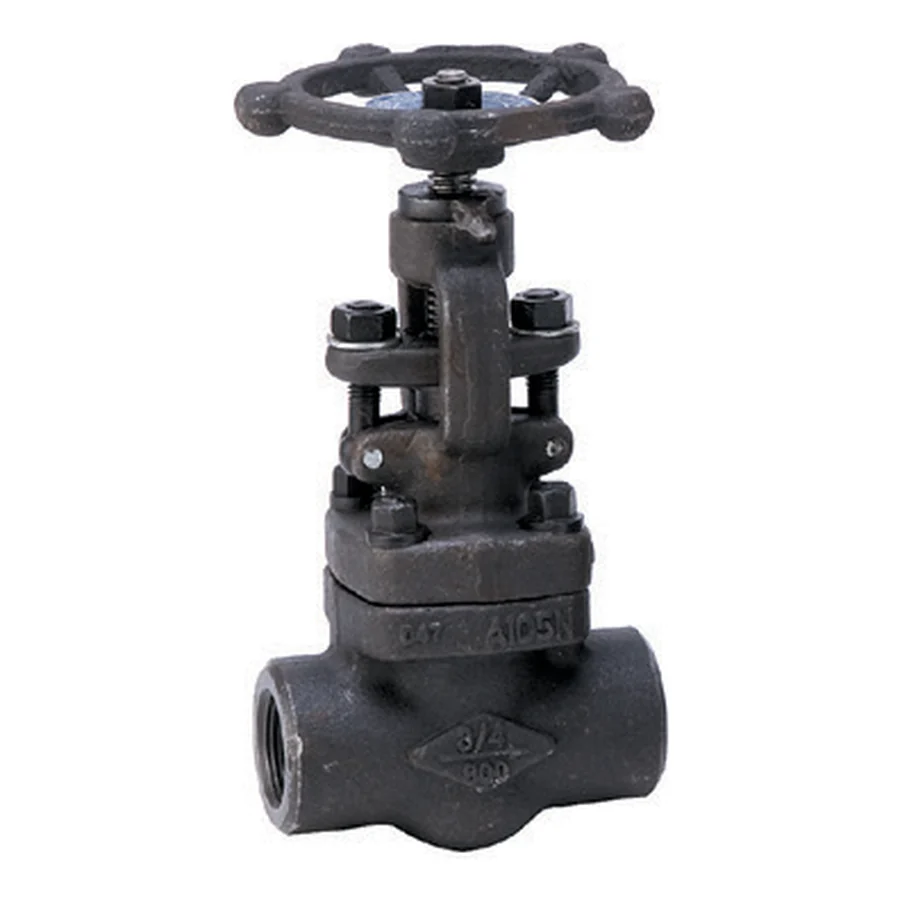

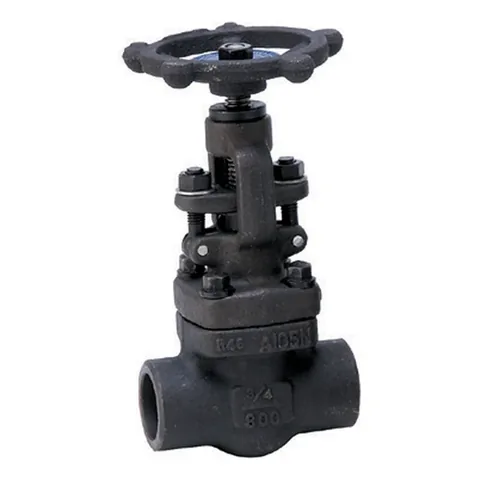

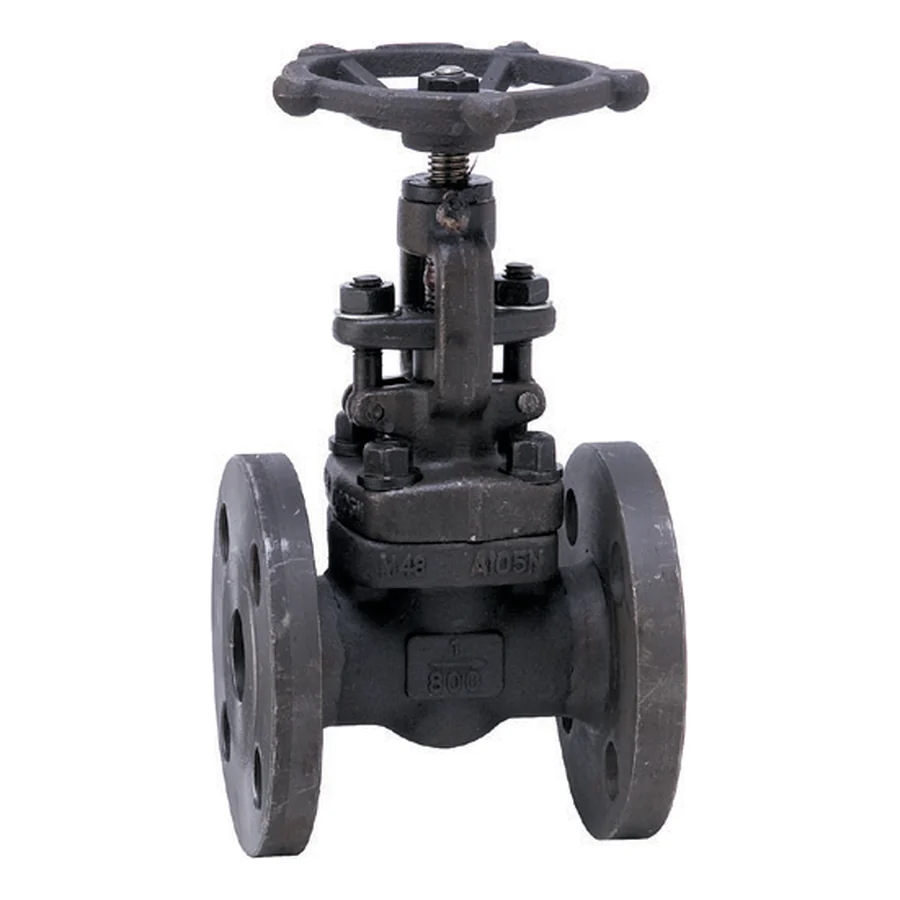

단조 글로브 밸브 (나사, 용접, 플랜지식)
제품코드:TAFO-4S/4W/1F/2F
제품 특징
- 탄소강 소재에 단조 공법으로 제작되어 고압 및 고온 환경에 사용 가능.
- 정밀 가공을 통해 원활한 작동과 우수한 밀봉 성능을 제공.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기, 공기, 액체 | |
| 최고적용압력 | 5.6MPa 이하 | |
| 최고사용온도 | 450℃ 이하 | |
| 접속방식 | Screwed, Socket Weld | Flanged |
| 내압시험 | 수압에서 6.0MPa | 수압 1.5MPa/3.0MPa |
| 재질 | Body & Bonnet | Carbon Steel ASTM A105 |
| TRIM | 13 Cr, 304 S.S, 316 S.S | |
치수표 (단위: mm)
| SIZE | Screwed, Socket Weld | Flanged | |
|---|---|---|---|
| L | 10K | 20K | |
| L | L | ||
| 15A | 79 | 108 | 152 |
| 20A | 92 | 117 | 178 |
| 25A | 111 | 127 | 203 |
| 32A | 120 | 140 | 216 |
| 40A | 152 | 165 | 229 |
| 50A | 172 | 203 | 267 |
규격 · 치수 도면
