주철밸브 · 스트레이너

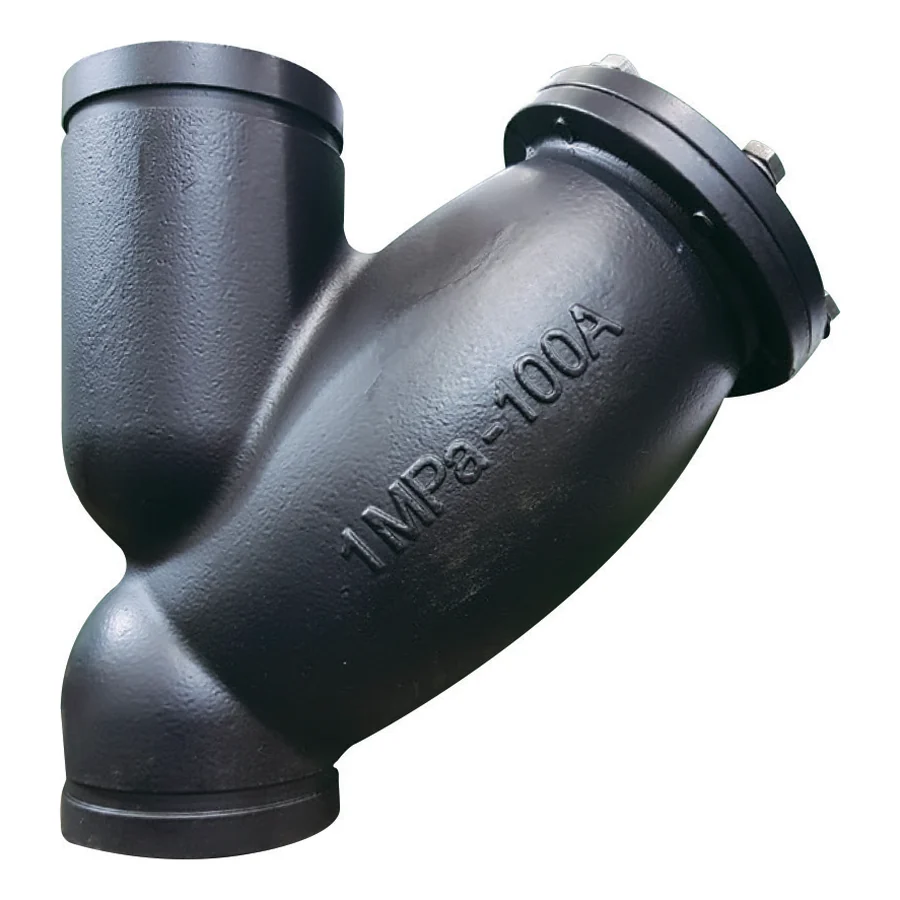

그루브형 스트레이너(1MPa)
제품코드:TDST-IG
제품 특징
- 효율적인 여과 구조를 통해 배관 및 주요 설비를 이물질로부터 보호.
- 충분한 유로 면적을 확보하여 압력손실을 최소화.
- 그루브 연결 방식을 적용하여 설치비용 절감, 현장 시공 및 유지보수가 편리.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 오일 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 90℃ 이하 | |
| 접속방식 | Grooved | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304 / NBR | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 40A | 170 | 110 |
| 50A | 191 | 127 |
| 65A | 225 | 163 |
| 80A | 245 | 178 |
| 100A | 290 | 217 |
| 125A | 349 | 260 |
| 150A | 400 | 290 |
| 200A | 495 | 360 |
