주철밸브 · 스트레이너

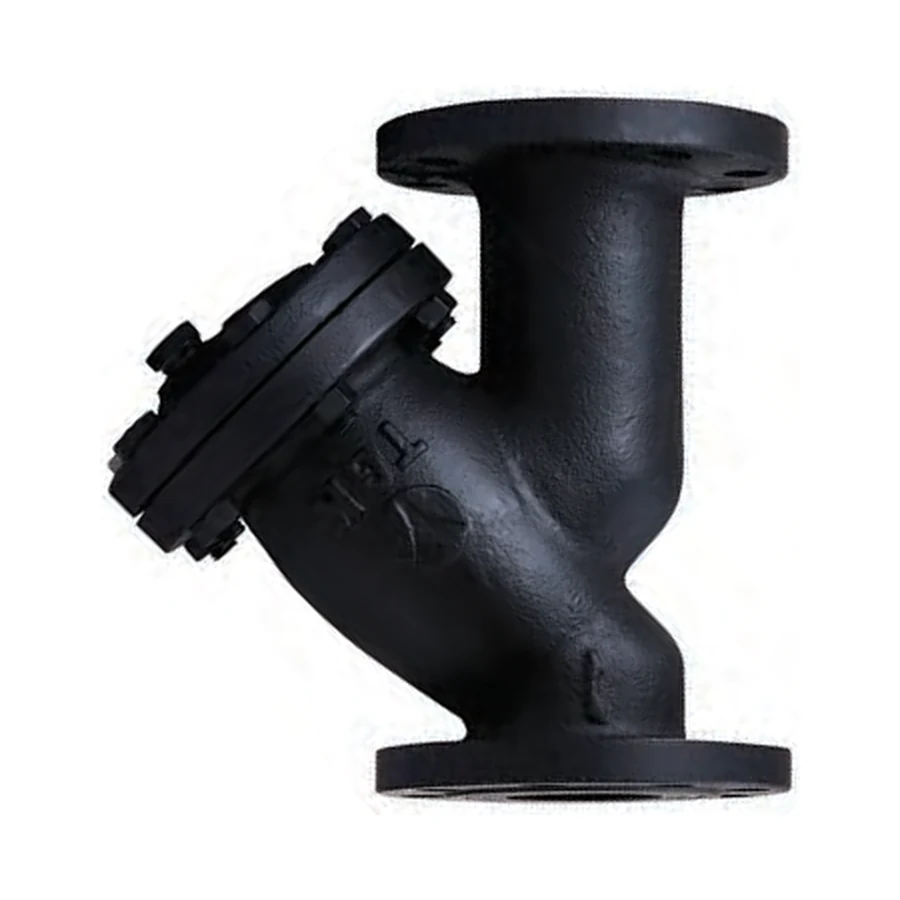

닥타일 스트레이너(2MPa)
KCKC 인증품
제품코드:TGST-2F
제품 특징
- 효율적인 여과 구조를 통해 배관 및 주요 설비를 이물질로부터 보호.
- 충분한 유로 면적을 확보하여 압력손실을 최소화.
기타
- KC 인증품은 에폭시수지(분체) 도장.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기, 기름 | |
| 최고적용압력 | 2.0MPa 이하 | |
| 최고사용온도 | 220℃ 이하 | |
| 접속방식 | KS 20K Flanged | |
| 내압시험 | 수압에서 3.0MPa | |
| 재질 | BODY | GCD450 |
| TRIM | STS304 | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 50A | 245 | 209 |
| 65A | 285 | 233 |
| 80A | 325 | 278 |
| 100A | 375 | 316 |
| 125A | 435 | 370 |
| 150A | 485 | 394 |
| 200A | 585 | 469 |
| 250A | 675 | 514 |
| 300A | 800 | 605 |
| - | - | - |
