스테인리스 밸브 · 기타

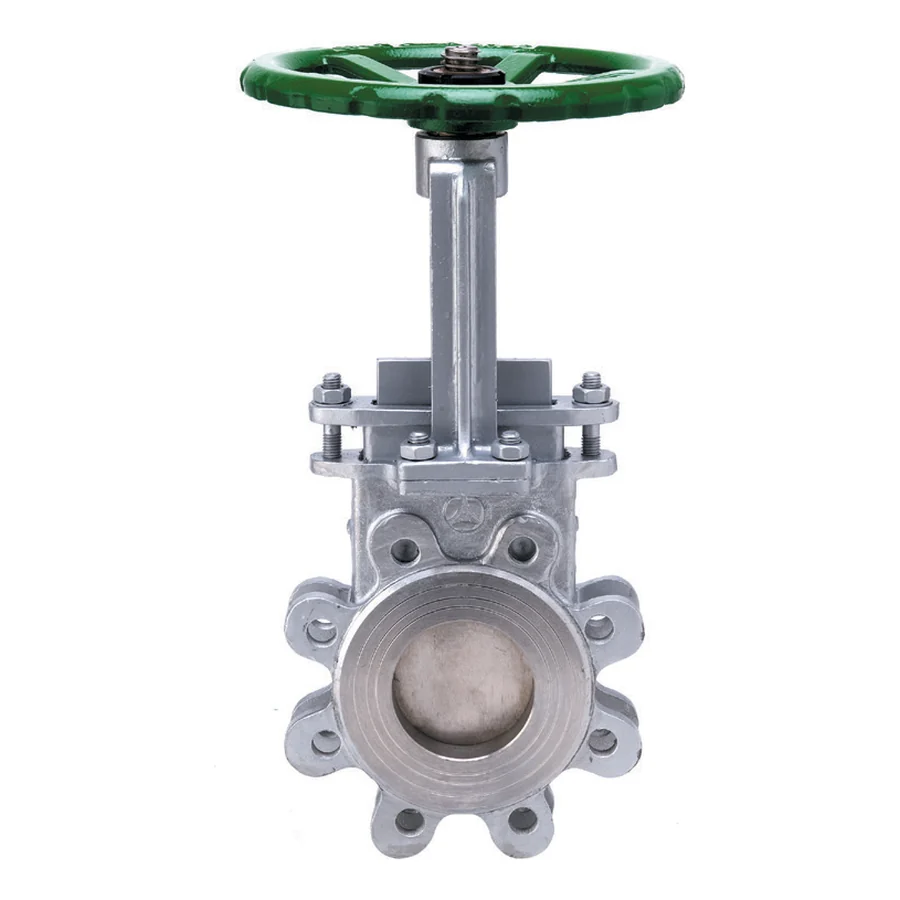

스테인리스 나이프게이트(1MPa)
제품코드:TSNG-1F
제품 특징
- 날카로운 나이프형 디스크 구조를 적용하여 슬러지 차단.
- OS&Y(Outside Screw & Yoke) 구조를 적용하여 스템의 개폐 상태를 외부에서 쉽게 확인.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 슬러지 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 100℃ 이하 | |
| 접속방식 | KS 10K Flanged | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | SSC13, SSC14 |
| TRIM | SSC13 / STS304 | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 50A | 48 | 360 |
| 65A | 48 | 405 |
| 80A | 50 | 440 |
| 100A | 50 | 500 |
| 125A | 50 | 575 |
| 150A | 57 | 670 |
| 200A | 70 | 830 |
| 250A | 70 | 1000 |
| 300A | 80 | 1140 |
| - | - | - |
