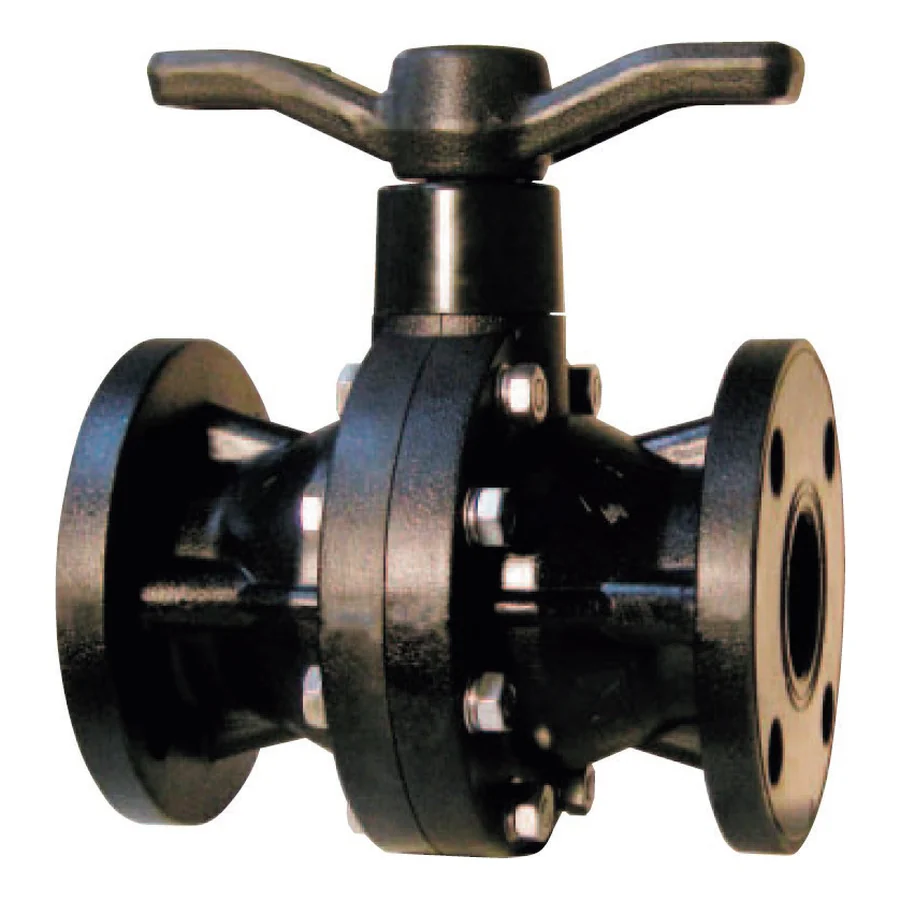

SMC 볼 밸브(1MPa)
제품코드:TFBV-1F
제품 특징
- FRP 소재를 적용하여 뛰어난 내구성, 경량성 및 부식 저항성을 제공.
- 정밀한 볼 및 시트 구조로 안정적인 차단 성능을 제공.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 화학약품 | |
| 최고적용압력 | 1.0MPa 이하 | |
| 최고사용온도 | 150℃ 이하 | |
| 접속방식 | KS 10K Flanged / ANSI 150 / DIN PN10 | |
| 내압시험 | 수압에서 1.5MPa | |
| 재질 | BODY | FRP |
| TRIM | FRP / PTFE | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 15A | 145 | 126 |
| 20A | 150 | 126 |
| 25A | 170 | 126 |
| 32A | 175 | 170 |
| 40A | 190 | 170 |
| 50A | 210 | 170 |
| 65A | 260 | 170 |
| 80A | 268 | 190 |
| 100A | 300 | 225 |
| 125A | 360 | 260 |
| 150A | 360 | 280 |
| 200A | 420 | 367 |
| 250A | 515 | 422 |
| 300A | 655 | 610 |
