익스팬션 조인트

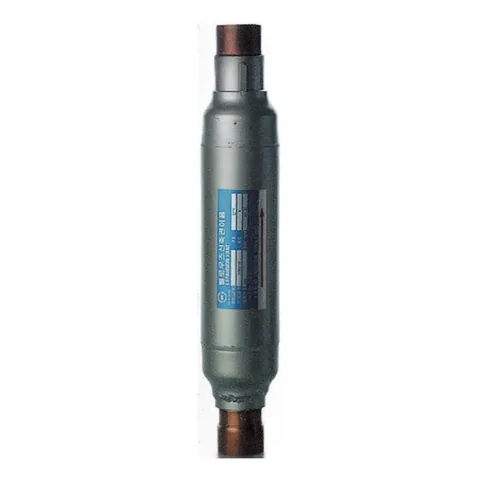

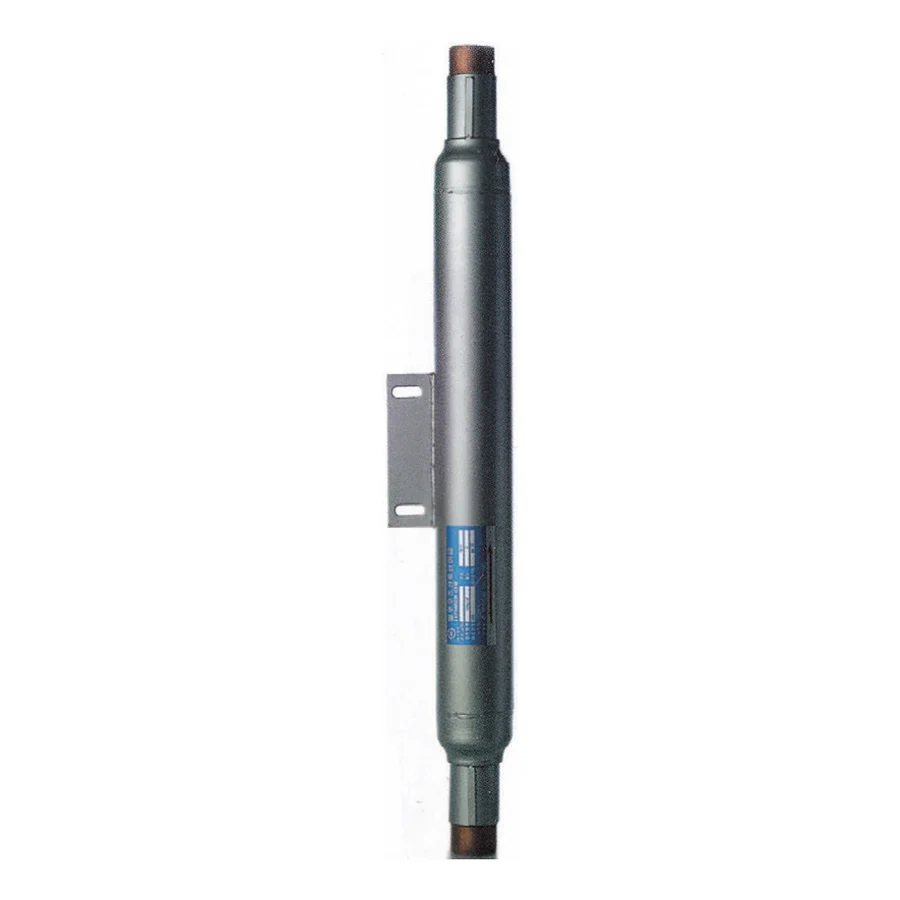

동관 익스팬션 조인트 (단식, 복식)
KSKS 인증품
제품코드:TBES-1F/TBED-1F
제품 특징
- 스테인리스 벨로우즈의 유연성을 이용하여 유체의 온도 변화로 인한 배관의 열팽창 및 수축을 흡수하며 내구성과 안정적인 성능을 제공.
기타
- 제품 설치가 끝난 후에는 반드시 세트핀을 제거 후 사용.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 물, 증기, 공기, 기름 | |
| 최고적용압력 | 1.0MPa 이하 | 2.0MPa 이하 |
| 최고사용온도 | 220℃ 이하 | |
| 접속방식 | Socket Welding | Socket Welding |
| 내압시험 | 수압에서 1.5MPa | 수압에서 3.0MPa |
| 재질 | PIPE | COPPER |
| BELLOWS | STS304 | |
치수표 (단위: mm)
| SIZE | L | EXT(이완) | COMP(수축) | |||
|---|---|---|---|---|---|---|
| 단식 | 복식 | 단식 | 복식 | 단식 | 복식 | |
| 20A | 365 | 680 | 10 | 20 | 25 | 50 |
| 25A | ||||||
| 32A | ||||||
| 40A | ||||||
| 50A | ||||||
| 65A | 415 | 780 | ||||
| 80A | ||||||
| 100A | 880 | |||||
| 125A | 440 | |||||
| 150A | 930 | |||||
| ※ 350A 이상은 주문제작임 | ||||||
