황동밸브

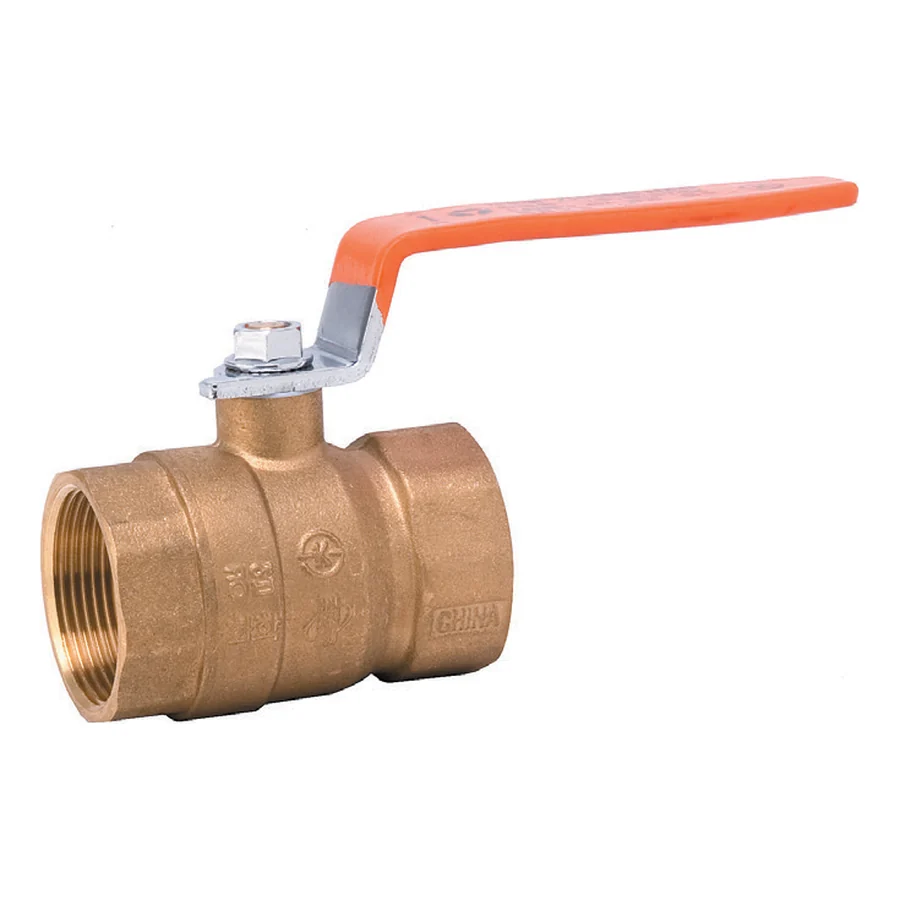

황동 볼밸브 (나사식)
KSKS 인증품
제품코드:TBBV-1S
제품 특징
- 90° 회전 방식으로 밸브의 개폐가 간편하고 조작이 용이합니다.
- 정밀 가공된 볼과 시트 구조로 우수한 밀봉 성능을 제공.
제품 사양
| ITEM | CONTENTS | |
|---|---|---|
| 적용유체 | 공업용 냉·온수 | |
| 최고적용압력 | 0.98MPa 이하 | |
| 최고사용온도 | 80℃ 이하 | |
| 접속방식 | KS PT Screwed | |
| 내압시험 | 수압에서 2.94MPa | |
| 재질 | BODY | C3771 |
| TRIM | C3771 / TEFLON | |
치수표 (단위: mm)
| SIZE | L | H |
|---|---|---|
| 8A | 40.5 | 34 |
| 10A | 45.5 | 34 |
| 15A | 49 | 43 |
| 20A | 55.5 | 47 |
| 25A | 65.3 | 59 |
| 32A | 79 | 60 |
| 40A | 88.5 | 78 |
| 50A | 100.5 | 78 |
| 65A | 122.5 | 88 |
| 80A | 142 | 100 |
| 100A | 178 | 140 |
| - | - | - |
